Datos del producto:
|
| Modelo: | NYRD-PB-B | Transmita la frecuencia: | 26GHz |
|---|---|---|---|
| Muestreo del eco: | 100 times/s | gama: | los 40M |
| Exactitud: | 0.05%~0.1%F.S | Salida de la señal: | 4… 20mA/HART |
| Temperatura de proceso: | -40~+130℃ | Presión de proceso: | -0.1~2.0MPa |
| Alta luz: | Transmisor llano del radar de la rosca de tornillo,Transductor llano del radar de la pantalla plana,Interruptor llano del radar de cuatro cables de PTFE |
||

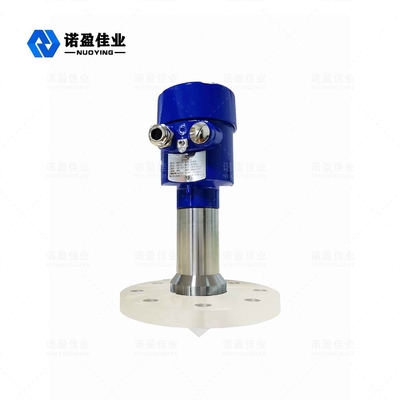

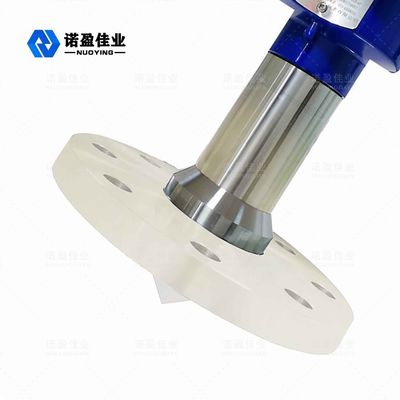

Rosca de tornillo de cuatro cables del transmisor llano PTFE NYRD-PB-B 4Mpa del radar de la pantalla plana
Principio de funcionamiento llano del transmisor del radar de la pantalla plana de PTFE NYRD-PB-B
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. No-adherencia - es la tensión de superficie mínima en un material sólido y no se adhiere a ninguna sustancia. Después de que el pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana. Resistencia a las inclemencias del tiempo - tiene la mejor vida de envejecimiento de plásticos.
Como la imagen muestra:
Ajuste de A.Range, gama baja de la zona del ajuste del ajuste (4mA) B.High (20mA) C.Blind
Refiérase a la superficie para la medida: El fondo del hilo o la superficie de aislamiento del reborde.
Parámetro técnico del transmisor llano del radar de la pantalla plana de PTFE NYRD-PB-B
| Modelo | NYRD-PB-B | ||||
| Uso típico | Vapor, niebla, espuma, corrosión fuerte, cristalización, condensación, adherencia, etc. | ||||
| Transmita la frecuencia | 26GHz | ||||
| Muestreo del eco | 100 times/s | ||||
| Material de la antena | PTFE+304 | PTFE | |||
| Gama | los 40m | ||||
| Exactitud | 0.05%~0.1%F.S | ||||
| Poder de la fuente | 24VDC (de dos hilos, de cuatro cables), CA 220V | ||||
| Poder | 3W | ||||
| Salida de la señal | 4… 20mA/HART | ||||
| Temperatura de proceso | -40~+130℃ | ||||
| Presión de proceso | -0.1~2.0MPa | ||||
| Conexión de proceso | Soporte, reborde (opcional) | ||||
| Interfaz eléctrico | M20×1. 5, ½ “NPT | ||||
| Clase de la protección | IP 67 | ||||
| Grado a prueba de explosiones | ExiaCT6Ⅱ GA, Ⅱ CT6 GB de Exd (opcional) | ||||
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
