Datos del producto:
|
| Uso típico: | Líquido de proceso líquido, alto de la temperatura | Gama de medición: | los 35m |
|---|---|---|---|
| Temperatura media: | -40~+300℃ | Interfaz eléctrico: | M20×1.5, EL 1/2 NPT |
| Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) | Conexión de proceso: | reborde (opcional) |
| Presión de proceso: | -0.1~4.0MPa | ||
| Alta luz: | Transmisor llano del radar líquido de la medida,sensor llano del tanque del radar de los 35m,Transmisor 6GHz del nivel de GWR |
||

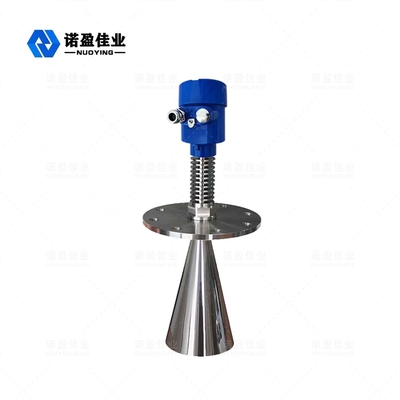

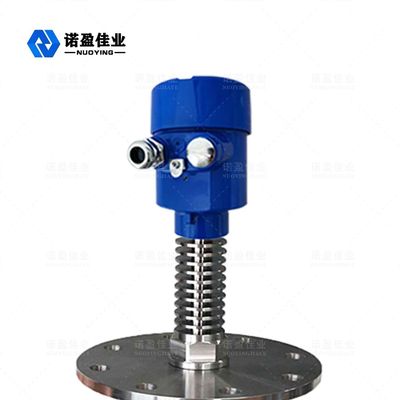

Transmisor llano NYRD803S 6GHz de la exactitud del radar líquido de la medida los 35m
Principio de funcionamiento llano del transmisor del radar de NYRD803S 6GHz
Las ondas de radar viajan a la velocidad de la luz. El tiempo en marcha se puede convertir en una señal llana por los componentes electrónicos. Un método de extensión especial del tiempo asegura medidas estables y exactas dentro de un corto período de tiempo.
Incluso en caso de ecos falsos bajo condiciones de funcionamiento complejas, los ecos llanos se pueden analizar exactamente con la última tecnología de microprocesador y software de la eliminación de errores.
Entrada:
La antena recibe los micropulses reflejados y los transmite al circuito electrónico. El microprocesador procesa esta señal e identifica los ecos producidos por los micropulses en la superficie del material. La identificación correcta de la señal del eco es hecha por el software del pulso, y la exactitud puede alcanzar el nivel del milímetro.
La distancia D de la superficie material es proporcional al viaje T del tiempo de pulso:
D=C×T/2 (C es la velocidad de la luz)
Puesto que la distancia E del tanque vacío se sabe, el nivel L es:
L=E-D
salida:
Fijado incorporando la altura vacía E del tanque (= punto cero), la altura completa F del tanque (= completo) y algunos parámetros del uso. Los parámetros del uso adaptarán automáticamente el instrumento al ambiente de la medida, correspondiente a una salida 4-20mA.
Parámetros técnicos del transmisor llano del radar de NYRD803S 6GHz
| Uso típico | Líquido de proceso líquido, alto de la temperatura |
| Material de la antena | 304 (opcional) |
| Gama de medición | los 35m |
| Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
| Temperatura media | -40~+300℃ |
| Presión de proceso | -0.1~4.0MPa |
| Conexión de proceso | Reborde (opcional) |
| Exactitud de medición | 0.05%-0.1%F.S |
| Nivel de la protección | IP67 |
| Grado a prueba de explosiones | Exia II CT6 |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Característica del diseño llana del transmisor del radar de NYRD803S 6GHz
1.It adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única del eco del descubrimiento del eco. Este producto se puede aplicar a las diversas condiciones de trabajo complejas.
2.Its “eco falso que aprende” la función permite al instrumento identificar exactamente ecos verdaderos bajo una variedad de condiciones falsas del eco, dando por resultado resultados exactos de la medida.
los modos de conexión 3.Various y los tipos de elemento de proceso de la detección se pueden modificar para requisitos particulares según requisitos de cliente.
4.Using el modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión y se puede instalar en diversos envases del metal y del no metal sin daño al cuerpo humano y al ambiente.
Nota: Según los requisitos específicos de usuarios pueden ser los productos modificados para requisitos particulares del diseño.
