Datos del producto:
|
Uso típico: | Líquido sin el revolvimiento | Material de la antena: | 304 (opcional) |
---|---|---|---|
Gama de medición: | los 35m | Temperatura media: | -40~+130℃ |
Presión de proceso: | -0.1~4.0MPa | Conexión de proceso: | reborde (opcional) |
Forma de la antena: | tipo del cuerno | ||
Alta luz: | Transmisor llano líquido del radar,Tipo sensor llano líquido del cuerno del radar,tipo transmisor del radar 6GHz del nivel |

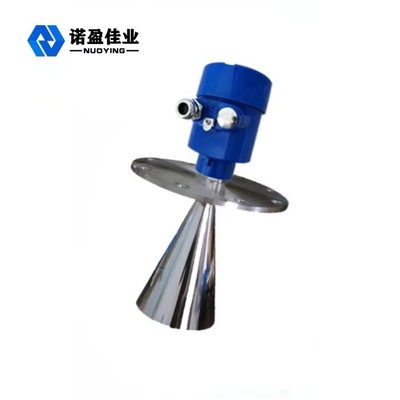

Tipo caliente transmisor llano del cuerno de la venta del radar líquido de 6GHz NYRD803
principio de funcionamiento llano del transmisor del radar de 6GHz NYRD803
La microonda corta misma pulsa con energía muy baja se transmite y se recibe a través del sistema de la antena. Las ondas de radar viajan a la velocidad de la luz. El tiempo en marcha se puede convertir en señal llana a través de componentes electrónicos. Incluso si hay eco falso bajo condiciones de trabajo complejas, el eco del nivel material se puede analizar exactamente con la última tecnología de microprocesador y software de la eliminación de errores.
Entrada:
La antena recibe el pulso micro reflejado y lo transmite al circuito electrónico. El microprocesador procesa la señal e identifica el eco generado por el pulso micro en la superficie material.
La distancia D de la superficie material es proporcional al viaje T del tiempo de pulso:
D=C×T/2 (C es la velocidad de la luz)
Puesto que la distancia E del tanque vacío se sabe, el nivel material L es:
L=E-D
Salida:
Es fijado entrando la altura vacía E del tanque (= el punto cero), la altura completa F del tanque (= completo) y algunos parámetros del uso. Los parámetros del uso adaptarán automáticamente el instrumento al ambiente de la medida, correspondiente a la salida 4-20mA.
característica del diseño llana del transmisor del radar de 6GHz NYRD803
el metro llano del radar inteligente 1.The adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única del eco del descubrimiento del eco. El producto se puede aplicar a las diversas condiciones de trabajo complejas.
2.The “eco falso que aprende” la función permite al instrumento identificar exactamente el eco verdadero bajo condiciones falsas múltiples del eco, para obtener resultados exactos de la medida.
los modos de conexión 3.Various y los tipos de proceso de componentes de la detección se pueden modificar para requisitos particulares según requisitos de cliente.
el modo del funcionamiento del pulso 4.With, el producto tiene extremadamente - poder bajo de la emisión y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
parámetros técnicos del transmisor llano del radar de 6GHz NYRD803
Uso típico | Líquido sin el revolvimiento |
Material de la antena | 304 (opcional) |
Gama de medición | los 35m |
Fuente de alimentación | 24VDC (dos líneas, cuatro líneas) |
Temperatura media | -40~+130℃ |
Presión de proceso | -0.1~4.0MPa |
Conexión de proceso | Reborde (opcional) |
Exactitud de medición | 0.05%-0.1%F.S |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
campo llano del uso del transmisor del radar de 6GHz NYRD803
plantas 1.Power: Depósitos, bombas del silo, cucharones del vapor, almacenamiento de la ceniza, los tanques de aceite, etc.
2.Oilfield: Los tanques de almacenamiento del petróleo crudo, los tanques de almacenamiento de petróleo refinado, separadores trifásicos, tanques de clarificación, los tanques de las aguas residuales, etc.
3.Chemical: Torre de destilación del petróleo crudo, silo de la materia prima, silo intermedio, el tanque de la reacción, el tanque del amoníaco, el tanque de almacenamiento del asfalto, etc.
4.Metallurgy: Silos de la materia prima, silos materiales auxiliares, los tanques del almacenador intermediario de la pila electrolítica, etc.
recursos 5.Water: Canales, depósitos, irrigación de las tierras de labrantío, etc.
6.Pharmaceuticals: Los tanques de almacenamiento, separadores, depósitos de fermentación, etc. farmacéuticos chinos.
tratamiento 7.Water: Los tanques del pozo negro, de aguas del tratamiento de los depósitos, los tanques de sedimentación, pozos profundos, redes del agua potable, etc.
8.Paper: Silo de la materia prima, torre del almacenamiento, tambor secador, etc.
9.Other: Mina, protección del medio ambiente y otras industrias.
