Datos del producto:
|
Los productos modelan: | NYRD705 | Transmita la frecuencia: | 1.8GHz |
---|---|---|---|
Salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Temperatura de proceso: | -40~500℃ |
Presión de proceso: | -0.1~2.0MPa | Conexión del procedimiento: | Reborde (opcional) |
Gama de medición: | el 15M | Exactitud de medición: | ±1mm |
Alta luz: | Sensor de radar de alta presión de la onda dirigida,Transmisor llano 1.8GHz de la onda dirigida,Sensor llano dirigido de alta temperatura del radar |

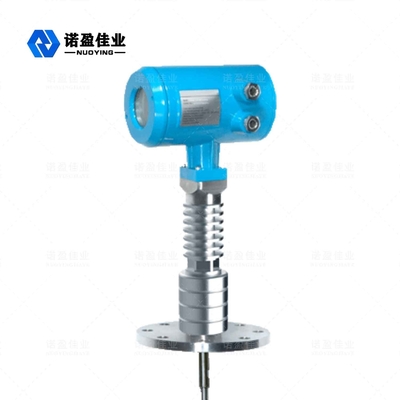

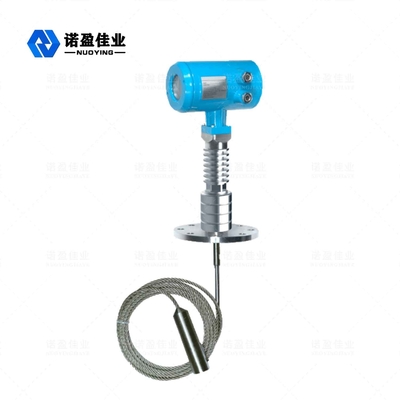

El nivel de alta presión de alta temperatura del radar de la onda dirigida de NYRD705 1.8GHz mide la caja azul grande
Principio de funcionamiento llano del metro del radar de la onda dirigida de NYRD705 1.8GHz
El radar de la onda dirigida emite el pulso de alta frecuencia de la microonda que se separó a lo largo del componente de la detección (el cable de acero o barra de acero), y cuando encuentra el medio medido, debido al cambio súbito de la constante dieléctrica que causa la reflexión, y la parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Parámetro técnico del metro llano del radar de la onda dirigida de NYRD705 1.8GHz
Uso típico |
Medida líquida en la temperatura alta y la alta presión |
Transmita la frecuencia | 1.8GHz |
Los productos modelan | NYRD705 |

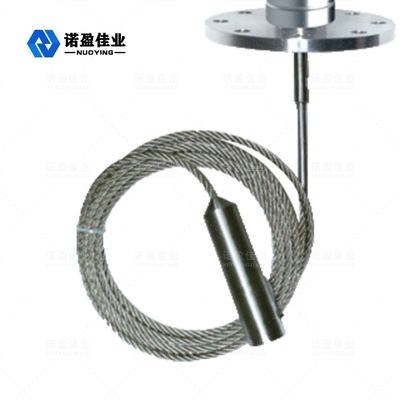

Tipo de la antena | Tipo de Rod; Tipo de cable (opcional) |
Material de la antena | 304.316 (opcional) |
Muestreo del eco | 55 times/s |
Gama de medición | el 15m |
Exactitud de medición | ±1mm |
Fuente de alimentación | 24VDC, 220VAC (opcionales) |
Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Temperatura de proceso | -40~500℃ |
Presión de proceso | -0.1~2.0MPa |
Conexión del procedimiento | Reborde (opcional) |
Nivel de la protección | IP67 |
Grado a prueba de explosiones | Exia II CT6 GA |
Nota: ¡Los productos se pueden modificar para requisitos particulares según el requisito específico de usuarios!
Características del diseño llanas del metro del radar de la onda dirigida de NYRD705 1.8GHz
1. Usando el modelo de funcionamiento del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos envases del metal y del no metal, sin daño al cuerpo humano y al ambiente.
2. Una variedad de métodos de la conexión del proceso y de componentes de la detección que los tipos hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y bajo de la constante dieléctrica.
3. El instrumento del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y tecnología de proceso única de Echo Discovery, medida del contacto, alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es adherencia anti y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
