Datos del producto:
|
| Gama de medición: | los 30M | Transmita la frecuencia: | 26GHz |
|---|---|---|---|
| Tamaño de la antena: | φ46mm | Temperatura de funcionamiento: | -40~130℃ |
| Exactitud: | 3m m | Uso típico: | Temperatura, presión y líquido ligeramente corrosivo, etc. |
| Grado a prueba de explosiones: | Exia IICT6 (opcional) | Poder de la fuente: | 24V DC 220VAC (opcional) |
| Alta luz: | Transmisor de nivel de radar de antena de 46 mm,transmisor de nivel de radar de 26 GHz,transmisores de nivel de microondas guiados a prueba de explosiones |
||
Transmisor llano no del radar muy tamaño pequeño del contacto

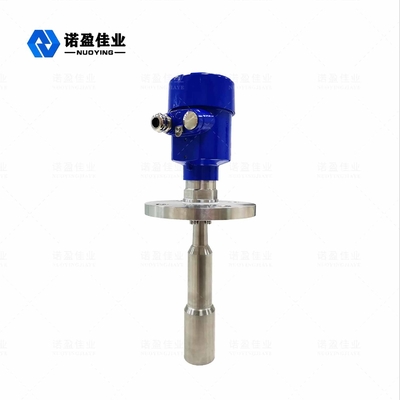

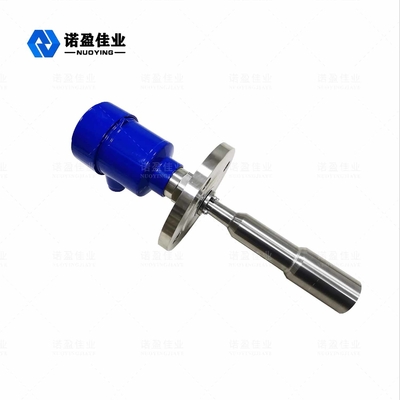

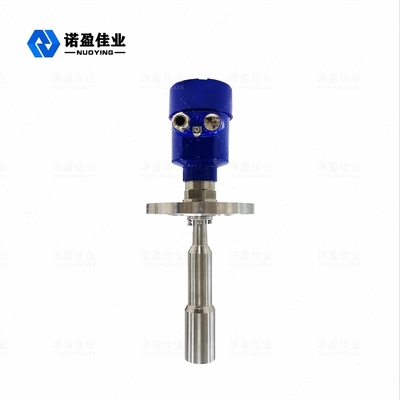

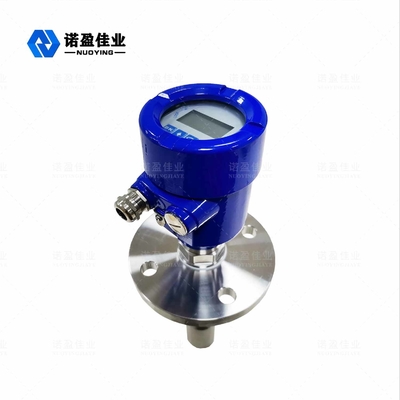

metro llano del radar de 26GHz NYRD-806
El sensor llano de la serie del metro NYRD80X del radar es un instrumento de medida de alta frecuencia del nivel del radar 26Hz con una distancia máxima de la medida de 80 metros. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar el análisis que procesa de modo que el instrumento pueda ser fbr usado algunas condiciones complejas de la medida tales como caldera de la reacción, almacenamiento sólido de la señal de una tarifa más alta.
Parámetro técnico del metro llano del radar
| Uso típico | Temperatura, presión, y etc líquido levemente corrosivo |
| Transmita la frecuencia | 26GHz |
| Exactitud | 3m m |
| Gama | los 30m |
| Material de la antena | 304 316L (opcionales) |
| Muestreo del eco | 100 times/s |
| Temperatura de proceso | -40~130℃, - 40~250℃ |
| Humedad ambiente | el 0~90% |
| Resolución | 1m m |
| Conexión de proceso | Reborde universal |
| Interfaz eléctrico | M20×1. 5, ½ “NPT |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Poder de la fuente | 24V DC 220VAC (opcional) |
| Poder | 3W |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (opcional) |
| Clase de la protección | IP67 |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de medición del metro llano del radar
La antena llana del radar emite un pulso estrecho de la microonda y lo transmite abajo a través de la antena. Después de que el pulso toque la superficie del medio que es medido, se refleja detrás y es aceptado por el sistema de la antena otra vez, transmitiendo la señal a la pieza del circuito electrónico convertida automáticamente en una señal de la posición del objeto (porque la velocidad de la propagación del pulso es extremadamente rápida, el tiempo que toma para que las ondas electromagnéticas alcancen la blanco y reflejar de nuevo al receptor es casi instantáneo.)
Características del diseño llanas del metro del radar
