Datos del producto:
|
| Gama de medición: | los 80m | material del caso: | caja de la fundición de aluminio |
|---|---|---|---|
| Material de la antena: | 304 316L | Conexión de proceso: | brida universal, abrazadera y soporte son opcionales |
| Muestreo del eco: | 100 times/s | Temperatura de funcionamiento: | -40~80℃ |
| Salida de la señal: | 4… 20mA/HART/RS485/Modbus… | Poder: | 3W |
| Alta luz: | Indicador llano del radar parabólico de la antena,Indicador llano del radar de la medida de la altura del tanque,Indicador parabólico del tanque del radar de la antena |
||

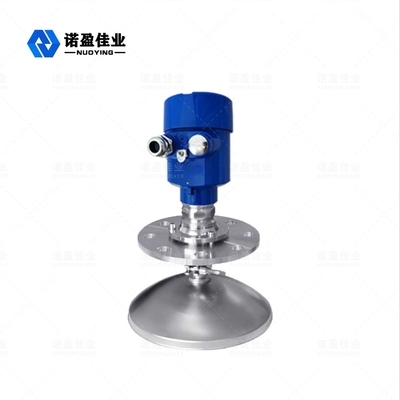

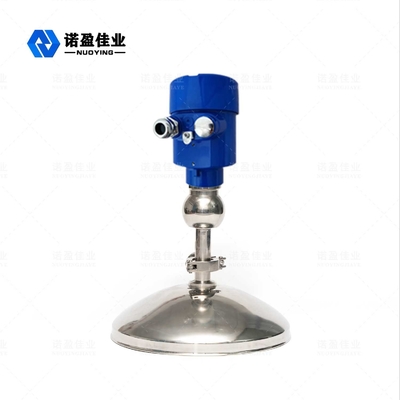

metro llano del radar de 26GHz NYRD-810
El indicador llano del radar parabólico de la antena NYRD-810 se utiliza para la medida de la altura del nivel material del tanque. La antena del indicador llano del radar de alta frecuencia emite pulsos extremadamente estrechos de la microonda. Este pulso propaga en espacio a la velocidad de la luz y resuelve la superficie del medio medido. La parte de su energía se refleja detrás y es recibida por la misma antena.
El intervalo de tiempo entre el pulso transmitido y el pulso recibido es proporcional a la distancia de la antena a la superficie del medio medido. Debido a la velocidad extremadamente alta de ondas electromagnéticas, el intervalo de la propagación de tiempo entre el pulso transmitido y el pulso recibido es muy pequeño (orden del nanosegundo) y difícil de confirmar. El metro llano del radar de alta frecuencia 26G utiliza una tecnología relacionada especial de la solución que pueda identificar exactamente el intervalo de tiempo entre el pulso transmitido y el pulso recibido, para calcular más lejos la distancia de la antena a la superficie del medio medido.
Parámetro técnico del metro llano del radar
| Uso típico | Sólidos de la supervisión, polvo, partículas, etc |
| Transmita la frecuencia | 26GHz |
| Exactitud | 3m m |
| Gama | los 80m |
| Material de la antena | 304 316L (opcionales) |
| Muestreo del eco | 100 times/s |
| Temperatura de proceso | -40~130℃ |
| Humedad ambiente | el 0~90% |
| Resolución | 1m m |
| Conexión de proceso | Instalación del reborde o del soporte |
| Interfaz eléctrico | M20×1. 5, ½ “NPT |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Poder de la fuente | 24V DC (opcional) |
| Poder | 3W |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (opcional) |
| Clase de la protección | IP67 |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
