Datos del producto:
|
| Exactitud: | 1.5-3m m | Fuente de alimentación: | Energía solar 24VDC |
|---|---|---|---|
| Gama: | los 80m | Conexión de proceso: | Instalación del soporte |
| Temperatura de proceso: | -40~80℃ | Temperatura de funcionamiento: | -40~80℃ |
| Salida de la señal: | HART/RS485/Modbus… | Poder: | 3W |
| Alta luz: | Transmisor llano del radar de alta frecuencia,Transmisor llano 20ma RS485 del radar,Sensor llano del tanque del radar RS485 |
||

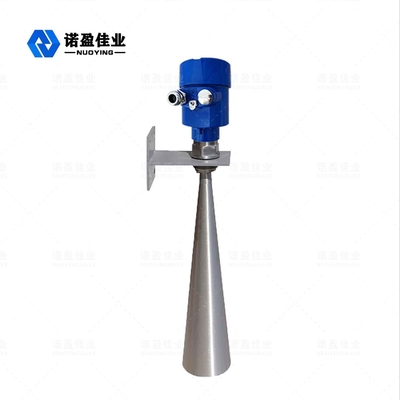

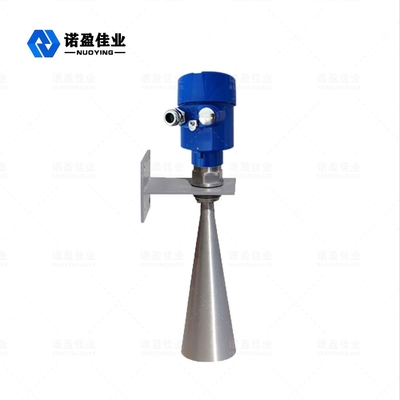

metro llano del radar de 26GHz NYRD-SL
El metro llano del radar de NYRD-SL, también conocido como radar del nivel del agua, es un dispositivo electrónico que utiliza ondas electromagnéticas para detectar blancos. Su función principal es realizar la supervisión de la conservación del agua, el tratamiento de aguas residuales y la advertencia de la inundación. El principio fundamental de medida es enviar pulso del radar de la antena de detección del nivel del agua del radar, que recibe el pulso reflejó detrás de la superficie y de los expedientes del agua el tiempo T. Puesto que la velocidad C de la propagación de la onda electromagnética es un constante, la distancia D a la superficie del agua puede ser obtenida.
Parámetro técnico del metro llano del radar
| Uso típico | Nivel del agua de la supervisión de los ríos, de los canales, de los canales y de los bajíos |
| Transmita la frecuencia | 26GHz |
| Exactitud | 1.5-3m m |
| Gama | los 30m los 80m el 120m |
| Material de la antena | 304 316L (opcionales) |
| Muestreo del eco | 100 times/s |
| Temperatura de proceso | -40~80℃ |
| Humedad ambiente | el 0~90% |
| Resolución | 1m m |
| Conexión de proceso | Instalación del soporte |
| Interfaz eléctrico | M20×1. 5, ½ “NPT |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
| Poder de la fuente | 24V DC 12V DC (opcional) |
| Poder | 3W |
| Trabajo actual | ≤10MA |
| Clase de la protección | IP67 |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que el pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo llevado es casi instantáneo).
Características del diseño llanas del metro del radar
Campo llano del uso del metro del radar
