Datos del producto:
|
| Gama de medición: | los 20m | Fuente de alimentación: | 24VDC |
|---|---|---|---|
| Material: | PFA/PTFE | Conexión de proceso: | Reborde |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~260℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Exactitud: | 0.05%~0.1%F.S |
| Alta luz: | Transductor de nivel de radar plano Modbus,transductor de nivel de radar PFA PTFE,sensor de nivel de líquido de radar PFA PTFE |
||

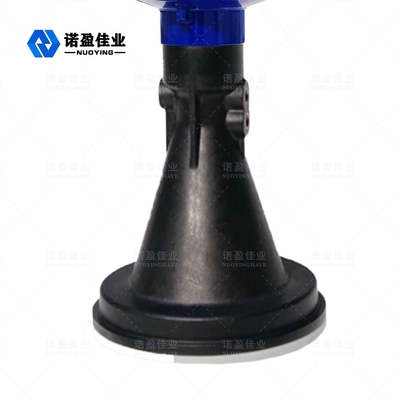

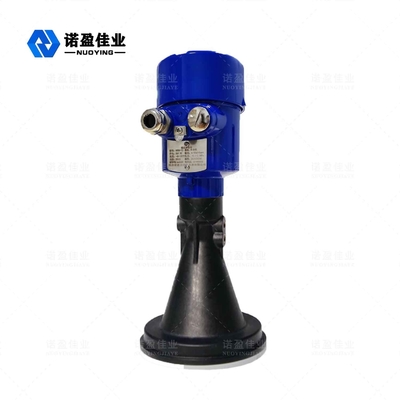

Plano NYRD-PB-E de 26 GHz Radar Nivel Metro
El medidor de nivel de radar de panel plano es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 40 metros.La antena se optimiza aún más y el nuevo microprocesador rápido puede realizar un análisis y procesamiento de señales de mayor velocidad, de modo que el instrumento se puede utilizar en ocasiones complejas como vapor, espuma, polvo, cristalización, condensación, etc.
Radar Nivel MetroParámetro técnico
| Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Aplicación tipica | Vapor, neblina, espuma, fuerte corrosión, cristalización, condensación, adhesión, etc. | ||||
| Frecuencia de transmisión | 26GHz | ||||
| muestreo de eco | 100 veces/segundo | ||||
| material de la antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | AFP |
| Rango | 40m | ||||
| Exactitud | 0,05 %～0,1 % FS | ||||
| Suministro de energía | 24 V CC (dos hilos, cuatro hilos), 220 V CA | ||||
| Energía | 3W | ||||
| Salida de señal | 4...20mA/HART/RS485/Modbus... | ||||
| Temperatura de proceso | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Presión de proceso | -0.1～2.0MPa | ||||
| Proceso de conexión | Soporte, brida (opcional) | ||||
| Interfaz eléctrica | M20×1.5, ½" NPT | ||||
| clase de protección | IP 67 | ||||
| Grado a prueba de explosiones | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
La antena de nivel de radar emite pulsos estrechos de microondas, que se transmiten hacia abajo a través de la antena.Después de que el pulso toca la superficie del medio medido, es reflejado y recibido nuevamente por el sistema de antena, y la señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel (porque la velocidad de propagación del pulso es extremadamente rápida, la onda electromagnética alcanza el objetivo y se refleja de vuelta al receptor (el tiempo que tarda es casi instantáneo).
Radar Nivel MetroCaracteristicas de diseño
◎ La antena es de tamaño pequeño, fácil de instalar;radar sin contacto, sin desgaste y sin contaminación.
◎ Insensible a la corrosión, espuma, vapor de agua, cambios de temperatura y presión.
◎ El ángulo del haz es pequeño y la energía está concentrada, lo que mejora la capacidad de eco y ayuda a evitar interferencias.
◎ El área ciega de medición es más pequeña y también puede lograr buenos resultados para la medición de tanques pequeños.
◎ Alta relación señal-ruido para un mejor rendimiento incluso en condiciones fluctuantes.
