Datos del producto:
|
| Gama de medición: | los 20m | Muestreo del eco: | 100 times/s |
|---|---|---|---|
| Material: | PFA | Conexión de proceso: | Reborde (opcional) |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~260℃ |
| Interfaz eléctrico: | M20×1. 5, ½ “NPT | Grado a prueba de explosiones: | ExiaCT6Ⅱ GA, Ⅱ CT6 GB de Exd |
| Alta luz: | sensor llano líquido del radar de los 40m,Sensor llano líquido IP67 del radar,24VDC dirigió el sensor llano del radar |
||

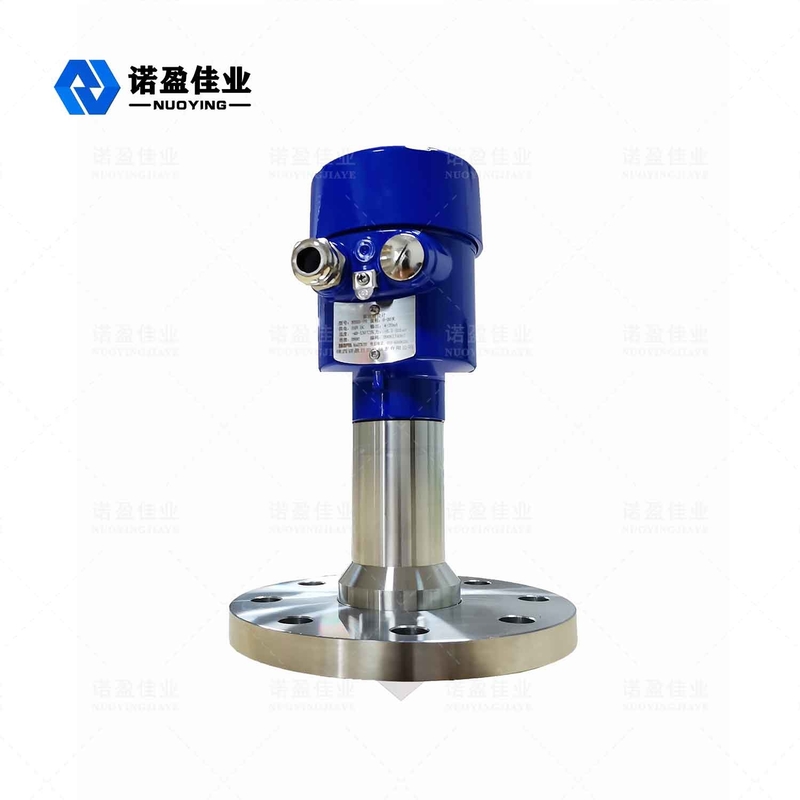

Plano NYRD-PB-C de 26 GHz Radar Nivel Metro
El medidor de nivel de radar de panel plano es un instrumento de medición de nivel de radar de alta frecuencia de 26 GHz con una distancia de medición máxima de 40 metros.La antena se optimiza aún más y el nuevo microprocesador rápido puede realizar un análisis y procesamiento de señales de mayor velocidad, de modo que el instrumento se puede utilizar en ocasiones complejas como vapor, espuma, polvo, cristalización, condensación, etc.
Radar Nivel MetroParámetro técnico
| Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Aplicación tipica | Vapor, neblina, espuma, fuerte corrosión, cristalización, condensación, adhesión, etc. | ||||
| Frecuencia de transmisión | 26GHz | ||||
| muestreo de eco | 100 veces/segundo | ||||
| material de la antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | AFP |
| Rango | 40m | ||||
| Exactitud | 0,05 %～0,1 % FS | ||||
| Suministro de energía | 24 V CC (dos hilos, cuatro hilos), 220 V CA | ||||
| Energía | 3W | ||||
| Salida de señal | 4...20mA/HART/RS485/Modbus... | ||||
| Temperatura de proceso | -40～+130℃ | -40～+130℃ | -40～+260℃ | -40～+130℃ | -40～+130℃ |
| Presión de proceso | -0.1～2.0MPa | ||||
| Proceso de conexión | Soporte, brida (opcional) | ||||
| Interfaz eléctrica | M20×1.5, ½" NPT | ||||
| clase de protección | IP 67 | ||||
| Grado a prueba de explosiones | ExiaⅡCT6 Ga, ExdⅡCT6 Gb | ||||
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
La antena de nivel de radar emite pulsos estrechos de microondas, que se transmiten hacia abajo a través de la antena.Después de que el pulso toca la superficie del medio medido, es reflejado y recibido nuevamente por el sistema de antena, y la señal se transmite a la parte del circuito electrónico y se convierte automáticamente en una señal de nivel (porque la velocidad de propagación del pulso es extremadamente rápida, la onda electromagnética alcanza el objetivo y se refleja de vuelta al receptor (el tiempo que tarda es casi instantáneo).
Radar Nivel MetroRequerimientos de instalación
Radar Nivel MetroInstalación incorrecta
