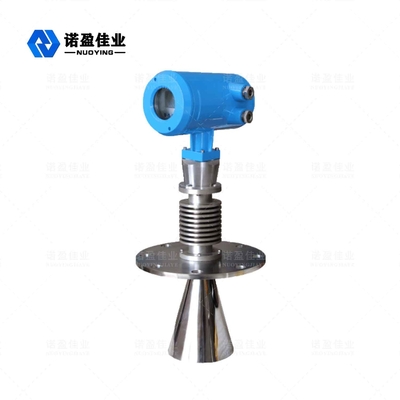

Transmisor de nivel de radar EXia II CT6 4MPa dos hilos 0.1% de precisión

Medidor de nivel de radar inteligente NYRD803, tipo de alta temperatura, rango de medición: 0 ~ 35 m, -40 ~ 250 ℃, -0.1-4MPa, 4-20mA/HART

Medidor de nivel de radar inteligente NYRD803

Radar Nivel MetroOperando Principio

El medidor de nivel de radar es adecuado para el nivel de líquido, lodo y material granular de medición continua sin contacto, adecuado para temperatura, cambio de presión;Donde estén presentes gases inertes y volátiles.

Se adopta el método de medición de pulso de microondas y puede funcionar normalmente en el rango de banda de frecuencia industrial.La energía de haz bajo se puede instalar en una variedad de contenedores o tuberías de metal, no metálicos, sin dañar el cuerpo humano y el medio ambiente.

Radar Nivel MetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

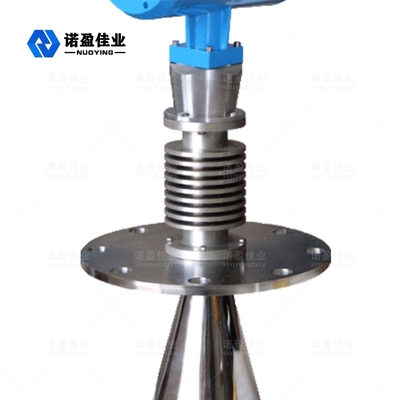

Antena de medidor de nivel de radar para unir la estructura del radiador, el radiador es un tipo de dispositivo de enfriamiento de componentes de electrones calientes para aparatos eléctricos, hecho más de 304/316 de material como estructura de lámina de acero inoxidable.El disipador de calor puede hacer que el calor de los componentes sea una conducción más efectiva, de modo que el producto se pueda aplicar en ocasiones con temperaturas más altas.

Radar Nivel MetroCaracteristicas de diseño

◎ El medidor de nivel NYRD803 es adecuado para mediciones continuas sin contacto de líquidos, lodos y gránulos, variación de presión;la presencia de gases inertes y situaciones volátiles
◎Utilice el método de medición de pulso de microondas, se puede trabajar normalmente dentro de la banda de la industria frecuente.Para el haz de energía inferior, se puede instalar en una variedad de metales, contenedores o tuberías no metálicas, sin dañar a los humanos ni al medio ambiente.

Radar Nivel MetroRequerimientos de instalación

Descripción de la instalación

Distancia recomendada (1) desde la pared hasta la pared exterior de la tubería corta instalada:

• Distancia desde la pared del tanque: 1/6 del diámetro del tanque, mín.la distancia es de 200 mm
• No se permite instalar encima del silo de alimentación de material(4)
• No se permite instalar en la posición central (3), en caso de que se instale en el centro, causará un eco de onda falsa, interrumpe el eco de onda y causa pérdida de señal.
• Si no se puede asegurar la distancia entre el indicador y la pared del tanque, los medios en la pared del tanque se adherirán y causarán un eco de onda falsa. Durante la depuración del indicador, el eco de onda falsa no se guardará.

Instalación dentro del tanque

• Dentro de ese haz de onda de señal, evite instalar el siguiente material (1) Interruptor de límite, sensor de temperatura, etc.
• Posición simétrica (2) anillo de vacío, bobina de calentamiento, delantal, etc.
• Si hay (1)(2) sustancias de interferencia, aplique un tubo de onda guiada para la medición.
