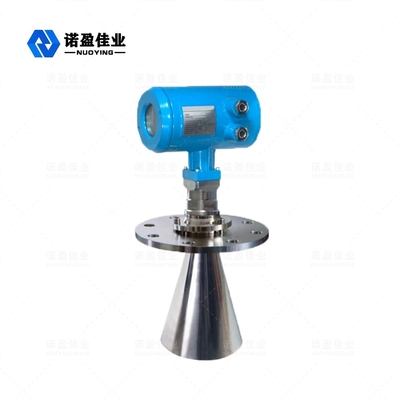

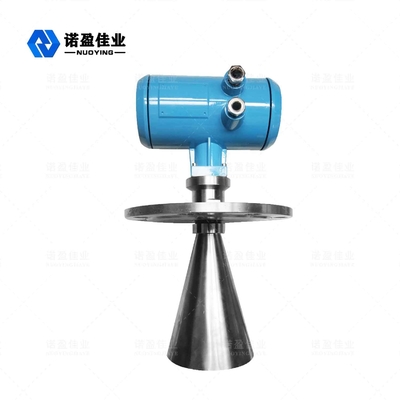

Medidor de nivel de radar inteligente NYRD803

Radar Nivel MetroOperando Principio

El pulso de energía de baja emisión es muy corto por el sistema de antena de transmisión y recepción de microondas.A la velocidad de la luz.El tiempo de ejecución se puede convertir a la señal de nivel de los componentes electrónicos.El tiempo especial de un método de extensión muy corto asegura mediciones estables y precisas.

El eco falso aparecerá incluso en condiciones complicadas.Con la ayuda de la última tecnología de microprocesamiento y software de depuración, el eco del nivel del material se puede analizar con precisión.

Radar Nivel MetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Radar Nivel MetroCaracteristicas de diseño

◎ El medidor de nivel NYRD803 es adecuado para mediciones continuas sin contacto de líquidos, lodos y gránulos, variación de presión;la presencia de gases inertes y situaciones volátiles
◎Utilice el método de medición de pulso de microondas, se puede trabajar normalmente dentro de la banda de la industria frecuente.Para el haz de energía inferior, se puede instalar en una variedad de metales, contenedores o tuberías no metálicas, sin dañar a los humanos ni al medio ambiente.

Radar Nivel MetroRequerimientos de instalación

Opción de instalación optimizada

• Tamaño de la antena: cuanto mayor sea el tamaño de la antena, menor será el ángulo del grano de onda y el eco de la onda de interrupción será más débil.
• Ajuste de antena: ajuste la antena a la posición de medición optimizada.
• Tubo de onda guiada: el tubo de onda guiada se utiliza para evitar el eco de onda de interferencia.

NYRD803 Instalación dentro del tanque

Instalación estándar:

• La antena no puede inclinarse hacia la pared del tanque.
• La antena de bocina debe extenderse fuera del tubo corto de instalación;de lo contrario, se debe utilizar el tubo de extensión de la antena.
• La antena de bocina debe ajustarse para que esté vertical, no permita que el frijol apunte hacia la pared del tanque.

Radar Nivel MetroCondiciones de medición

Atención

• El rango de medición cuenta desde el punto donde el haz de onda toca el fondo del tanque, pero bajo condiciones especiales, si el fondo del tanque es cóncavo o cónico, no es posible medir cuando el nivel del material está por debajo de este punto.
• Si el medio tiene una constante eléctrica media baja, cuando está en el nivel de líquido bajo, es visible en el fondo del tanque, ahora para asegurar la precisión de la medición, sugerimos configurar la posición cero en la posición C de baja altura.
• En teoría, es posible llegar al punto de la punta de la antena para medir, pero considerando la influencia de la corrosión y la adherencia, el valor final del rango de medición debe estar en el punto a 100 mm de la punta de la antena.
• Para la protección contra desbordamiento, podemos definir una distancia segura añadida en la zona ciega.
• Ellos en.El rango de medición está relacionado con la antena.
• Bajo diferentes condiciones de concentración, las espumas pueden absorber y reflejar las microondas, pero bajo ciertas condiciones, es medible.
