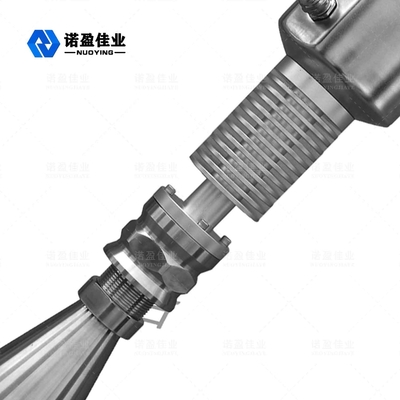

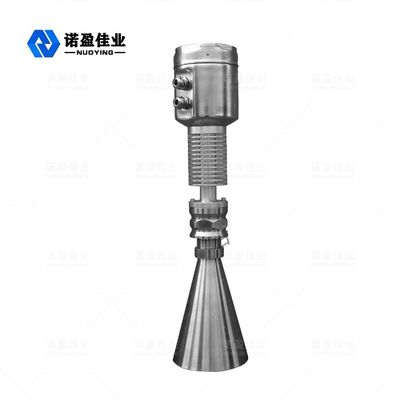

Transmisor de nivel de radar sin contacto SS316 Transmisor de nivel GWR de 35 m

Medidor de nivel de radar inteligente con carcasa de acero inoxidable NYRD803 -40~250℃ Transmisor de nivel

Medidor de nivel de radar inteligente NYRD803

Radar Nivel MetroOperando Principio

Impulsos de energía de baja emisión a través de sistemas de antenas de transmisión y recepción de microondas muy cortos.con la velocidad de la luz.El tiempo de ejecución se puede convertir a los componentes electrónicos de las señales de nivel.Un tiempo especial para un método de extensión muy corto asegura mediciones estables y precisas.
Incluso si la condición es más compleja, hay un eco falso, con la última tecnología de microprocesamiento y el software de depuración puede analizar con precisión el eco del nivel del material.

Aporte

La antena recibe los pulsos de microondas reflejados y los transmite al circuito electrónico, el microprocesador procesa esta señal, identifica los micro-pulsos generados en el eco superficial del material.Reconocimiento correcto de la señal de eco por parte del software inteligente completado con una precisión milimétrica.La distancia D desde la superficie del material y el tiempo de viaje del pulso T es proporcional a:

D=C×T/2
Donde C es la velocidad de la luz
Como se conoce la distancia del tanque vacío E, entonces el nivel L es:
L=DE

Producción

Al ingresar la altura E (= cero) del tanque vacío, la altura del tanque lleno F (= escala completa) y algunas aplicaciones para configurar los parámetros, los parámetros de la aplicación adaptarán automáticamente el instrumento para medir el entorno.Corresponde a la salida 4-20mA.

Radar Nivel MetroCaracteristicas de diseño

◎ El medidor de nivel NYRD803 es adecuado para mediciones continuas sin contacto de líquidos, lodos y gránulos, variación de presión;la presencia de gases inertes y situaciones volátiles
◎Utilice el método de medición de pulso de microondas, se puede trabajar normalmente dentro de la banda de la industria frecuente.Para el haz de energía inferior, se puede instalar en una variedad de metales, contenedores o tuberías no metálicas, sin dañar a los humanos ni al medio ambiente.

Radar Nivel MetroRequerimientos de instalación

Descripción de la instalación

Distancia recomendada(1) desde la pared hasta la pared exterior de la tubería corta instalada:

• Distancia desde la pared del tanque: 1/6 del diámetro del tanque, mín.la distancia es de 200 mm
• No se permite instalar encima del silo de alimentación de material(4)
• No se permite instalar en la posición central (3), en caso de que se instale en el centro, causará un eco de onda falsa, interrumpe el eco de onda y causa pérdida de señal.
• Si no se puede asegurar la distancia entre el indicador y la pared del tanque, los medios en la pared del tanque se adherirán y causarán un eco de onda falsa. Durante la depuración del indicador, el eco de onda falsa no se guardará.

Instalación dentro del tanque

• Dentro de ese haz de onda de señal, evite instalar el siguiente material (1) Interruptor de límite, sensor de temperatura, etc.
• Posición simétrica (2) anillo de vacío, bobina de calentamiento, delantal, etc.
• Si hay (1)(2) sustancias de interferencia, aplique un tubo de onda guiada para la medición.

Opción de instalación optimizada

• Tamaño de la antena: cuanto mayor sea el tamaño de la antena, menor será el ángulo del grano de onda y el eco de la onda de interrupción será más débil.
• Ajuste de antena: ajuste la antena a la posición de medición optimizada.
• Tubo de onda guiada: el tubo de onda guiada se utiliza para evitar el eco de onda de interferencia.

NYRD803 Instalación dentro del tanque

Instalación estándar:

• La antena no puede inclinarse hacia la pared del tanque.
• La antena de bocina debe extenderse fuera del tubo corto de instalación;de lo contrario, se debe utilizar el tubo de extensión de la antena.
• La antena de bocina debe ajustarse para que esté vertical, no permita que el frijol apunte hacia la pared del tanque.

Radar Nivel MetroCondiciones de medición

Atención

• El rango de medición cuenta desde el punto donde el haz de onda toca el fondo del tanque, pero bajo condiciones especiales, si el fondo del tanque es cóncavo o cónico, no es posible medir cuando el nivel del material está por debajo de este punto.
• Si el medio tiene una constante eléctrica media baja, cuando está en el nivel de líquido bajo, es visible en el fondo del tanque, ahora para asegurar la precisión de la medición, sugerimos configurar la posición cero en la posición C de baja altura.
• En teoría, es posible llegar al punto de la punta de la antena para medir, pero considerando la influencia de la corrosión y la adherencia, el valor final del rango de medición debe estar en el punto a 100 mm de la punta de la antena.
• Para la protección contra desbordamiento, podemos definir una distancia segura añadida en la zona ciega.
• Ellos en.El rango de medición está relacionado con la antena.
• Bajo diferentes condiciones de concentración, las espumas pueden absorber y reflejar las microondas, pero bajo ciertas condiciones, es medible.
