Datos del producto:
|
Gama de medición: | los 35m | Exactitud: | < 0=""> |
---|---|---|---|
material del caso: | caja de acero inoxidable | Conexión de proceso: | Reborde (opcional), |
Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~130℃ |
Salida de la señal: | 4-20mA/HART/RS485/Modbus | Presión de proceso: | -1~40BAR |
Alta luz: | Transmisor de nivel de radar SS304,transmisor de nivel de radar de ácido 24 V CC,sensor de nivel de agua de radar de 24 V CC |

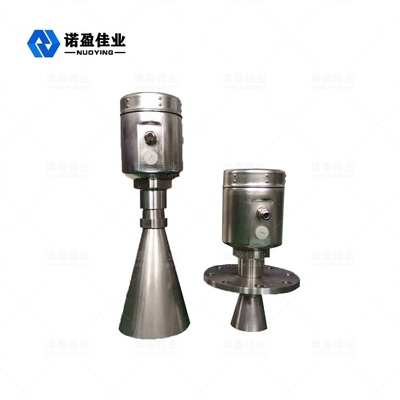

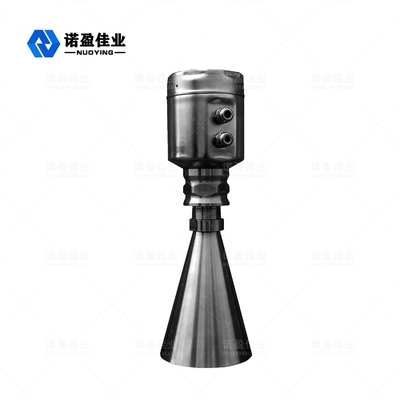

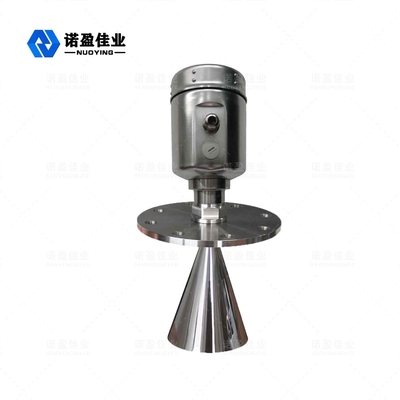

Transmisor de nivel de medidor de nivel de radar inteligente con carcasa de acero inoxidable NYRD803
Medidor de nivel de radar inteligente NYRD803
Radar Nivel MetroOperando Principio
Impulsos de energía de baja emisión a través de sistemas de antenas de transmisión y recepción de microondas muy cortos.con la velocidad de la luz.El tiempo de ejecución se puede convertir a los componentes electrónicos de las señales de nivel.Un tiempo especial para un método de extensión muy corto asegura mediciones estables y precisas.
Incluso si la condición es más compleja, hay un eco falso, con la última tecnología de microprocesamiento y el software de depuración puede analizar con precisión el eco del nivel del material.
Radar Nivel MetroParámetro técnico
Solicitud |
Condiciones de proceso simple, líquido, lodo, sólido ejemplos: tanque de almacenamiento de agua líquida;Tanque de almacenamiento de ácido de sosa;Tanque de lodos;Partículas sólidas;Tanques pequeños |
Rango de medición | 35m |
Material | 304,316 (opcional) |
Proceso de ajuste | Brida (opcional), |
Temperatura de proceso | -40-130 ℃ |
Presión de proceso: | -1~40bar,-0,1~4MPa |
Repetibilidad | ± 3 mm |
Exactitud | <0,1% |
Límites de tasa de frecuencia | 6,8 GHz |
A prueba de explosiones | EXIAIICT6 |
Grado de protección | IP67 |
Salida de señal | 4-20mA, 4-20mA/HART (Dos hilos/CUATRO hilos) |
Fuente de alimentación | 24 VCC |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Aporte
La antena recibe los pulsos de microondas reflejados y los transmite al circuito electrónico, el microprocesador procesa esta señal, identifica los micro-pulsos generados en el eco superficial del material.Reconocimiento correcto de la señal de eco por parte del software inteligente completado con una precisión milimétrica.La distancia D desde la superficie del material y el tiempo de viaje del pulso T es proporcional a:
D=C×T/2
Donde C es la velocidad de la luz
Como se conoce la distancia del tanque vacío E, entonces el nivel L es:
L=DE
Producción
Al ingresar la altura E (= cero) del tanque vacío, la altura del tanque lleno F (= escala completa) y algunas aplicaciones para configurar los parámetros, los parámetros de la aplicación adaptarán automáticamente el instrumento para medir el entorno.Corresponde a la salida 4-20mA.
Radar Nivel MetroCaracteristicas de diseño
◎ El medidor de nivel NYRD803 es adecuado para mediciones continuas sin contacto de líquidos, lodos y gránulos, variación de presión;la presencia de gases inertes y situaciones volátiles
◎Utilice el método de medición de pulso de microondas, se puede trabajar normalmente dentro de la banda de la industria frecuente.Para el haz de energía inferior, se puede instalar en una variedad de metales, contenedores o tuberías no metálicas, sin dañar a los humanos ni al medio ambiente.
Radar Nivel MetroRequerimientos de instalación
Descripción de la instalación
Distancia recomendada (1) desde la pared hasta la pared exterior de la tubería corta instalada:
Instalación dentro del tanque
