Datos del producto:
|
Gama de medición: | los 20m | Fuente de alimentación: | 24VDC |
---|---|---|---|
Material: | PFA, PTFE (opcionales) | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
material del caso: | caja de acero inoxidable | Temperatura de funcionamiento: | -40~130℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -10~40bar |
Alta luz: | Metro llano del radar inteligente NYRD801,Acero inoxidable del metro llano del radar,Transmisor llano inteligente de acero inoxidable |

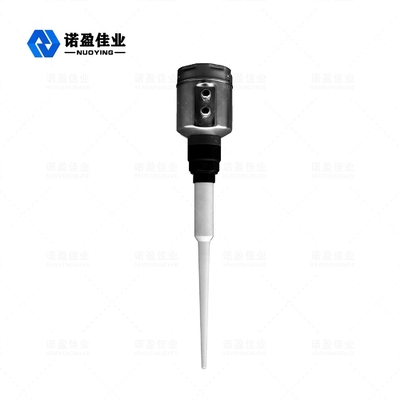

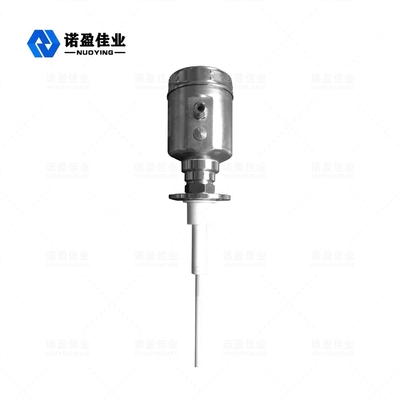

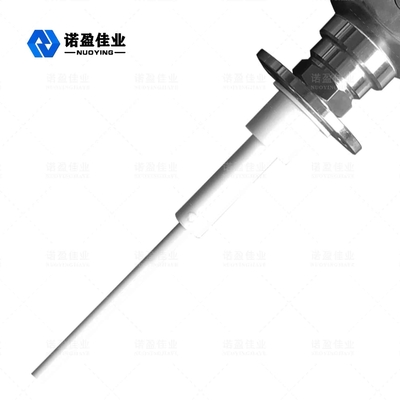

Metro llano del radar inteligente NYRD801
Principio de funcionamiento llano del metro del radar
Pulsos bajos de la energía de la emisión con la microonda muy corta que transmite y sistemas de la antena de recepción. con la velocidad de la luz. El tiempo en marcha se puede convertir a los componentes electrónicos de señales llanas. Un rato especial para un método de extensión muy corto asegura medidas estables y exactas.
Incluso si los casos más complejos de la condición, hay un eco falso, con la última tecnología del microtratamiento y el software de la eliminación de errores puede analizar exactamente el eco llano material.
Entrada
La antena recibe los pulsos reflejados de la microonda y transmitido al circuito electrónico, los procesos del microprocesador esta señal, identifican los micro-pulsos generados en el eco superficial material. Reconocimiento de señal correcto del eco por el software inteligente terminado hasta exactitud del milímetro. La distancia D a partir de la superficie material y del tiempo de viaje del pulso T es proporcional a:
D=C×T/2
Donde está la velocidad C de la luz
Porque la distancia del tanque vacío E se sabe, después el nivel L es:
L=E-D
Salida
Incorporando la altura E (= cero) del tanque vacío, la altura completa F del tanque (= completo) y algunos usos para fijar los parámetros, parámetros del uso adaptará automáticamente el instrumento para medir el ambiente. Corresponde a la salida 4-20mA.
Parámetro técnico del metro llano del radar
Uso |
Condiciones de proceso simples, líquido corrosivo, mezcla, sólida ejemplos: El tanque de almacenamiento líquido del agua; El tanque de almacenamiento del ácido de la soda; El tanque de la mezcla; Partículas sólidas; Los pequeños tanques |
Gama de medición | los 20m |
Material | PFA, PTFE (opcionales) |
Proceso que cabe | Rosca de tornillo, reborde (opcional), |
Temperatura de proceso | -40-130℃ |
Presure de proceso: | -1~20bar, - 0.1~2MPa |
Repetibilidad | ± 3m m |
Exactitud | < 0=""> |
Límites de la tarifa de la frecuencia | 6.8GHz |
A prueba de explosiones | EXiaIICT6 |
Grado de la protección | IP67 |
Salida de la señal | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) |
Fuente de alimentación | 24VDC |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Características del diseño llanas del metro del radar
◎NYRD801 del metro llano es conveniente para las medidas sin contacto continuas de los líquidos, de la mezcla y de las pelotillas, variación de presión; la presencia de gases inertes y de situaciones volátiles
◎Método de la medida del pulso de la microonda del uso, puede ser trabajado normalmente dentro de la banda de la industria frecuente. Para el haz de una energía más baja, se pueden instalar en una variedad de metales, de envase o de tubo no-metálico, ningún daño a los seres humanos y el ambiente.
Requisitos llanos de la instalación del metro del radar
Instalación dentro del tanque
Opción optimizada de la instalación
Instalación NYRD801 dentro del tanque
Instalación estándar:
