Ensancha el tipo medio llano inteligente de la partícula de los SS del transmisor 316 de los 35m

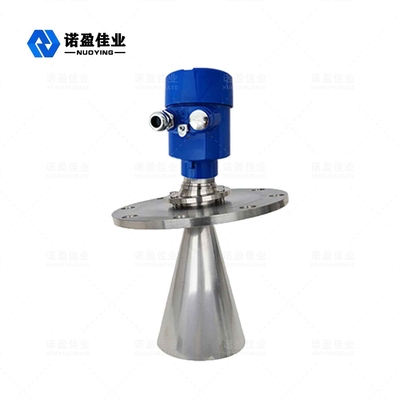

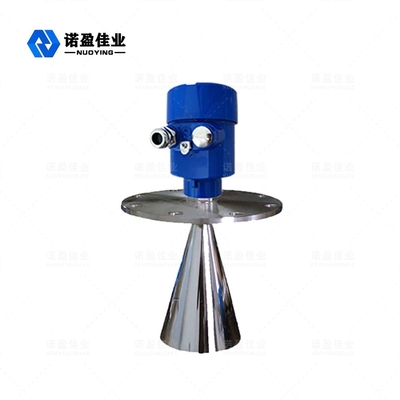

Medidor de nivel de radar inteligente NYRD803

El medidor de nivel de radar adopta el método de medición de pulso de microondas, y puede ser normal en el rango de banda de frecuencia industrial, energía de haz bajo, puede instalarse en una variedad de contenedores o tuberías de metal, no metal, líquido, lodo y material de partículas nivel de no -medida continua por contacto.Adecuado para polvo, temperatura, cambio de presión, gas inerte y vapor.El medidor de nivel de radar no daña el cuerpo humano y el medio ambiente, pero también tiene las ventajas de no verse afectado por la proporción del medio, no verse afectado por el cambio de la constante dieléctrica y no necesita ajuste en el sitio.Es una muy buena elección ya sea por necesidades industriales, o por la consideración de beneficios económicos para los clientes.

Radar Nivel MetroParámetro técnico

※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Radar Nivel MetroOperando Principio

Impulsos de energía de baja emisión a través de sistemas de antenas de transmisión y recepción de microondas muy cortos.con la velocidad de la luz.El tiempo de ejecución se puede convertir a los componentes electrónicos de las señales de nivel.Un tiempo especial para un método de extensión muy corto asegura mediciones estables y precisas.
Incluso si la condición es más compleja, hay un eco falso, con la última tecnología de microprocesamiento y el software de depuración puede analizar con precisión el eco del nivel del material.

Radar Nivel MetroRequerimientos de instalación

Descripción de la instalación

Distancia recomendada (1) desde la pared hasta la pared exterior de la tubería corta instalada:

• Distancia desde la pared del tanque: 1/6 del diámetro del tanque, mín.la distancia es de 200 mm
• No se permite instalar encima del silo de alimentación de material(4)
• No se permite instalar en la posición central (3), en caso de que se instale en el centro, causará un eco de onda falsa, interrumpe el eco de onda y causa pérdida de señal.
• Si no se puede asegurar la distancia entre el indicador y la pared del tanque, los medios en la pared del tanque se adherirán y causarán un eco de onda falsa. Durante la depuración del indicador, el eco de onda falsa no se guardará.

Opción de instalación optimizada

• Tamaño de la antena: cuanto mayor sea el tamaño de la antena, menor será el ángulo del grano de onda y el eco de la onda de interrupción será más débil.
• Ajuste de antena: ajuste la antena a la posición de medición optimizada.
• Tubo de onda guiada: el tubo de onda guiada se utiliza para evitar el eco de onda de interferencia.

NYRD803 Instalación dentro del tanque

Instalación estándar:

• La antena no puede inclinarse hacia la pared del tanque.
• La antena de bocina debe extenderse fuera del tubo corto de instalación;de lo contrario, se debe utilizar el tubo de extensión de la antena.
• La antena de bocina debe ajustarse para que esté vertical, no permita que el frijol apunte hacia la pared del tanque.
