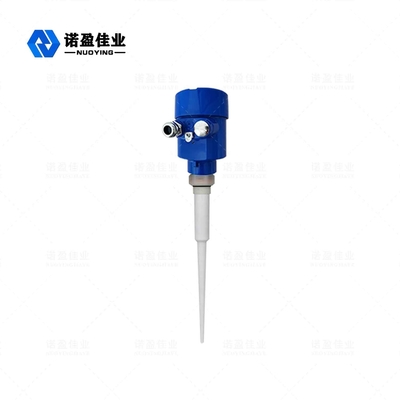

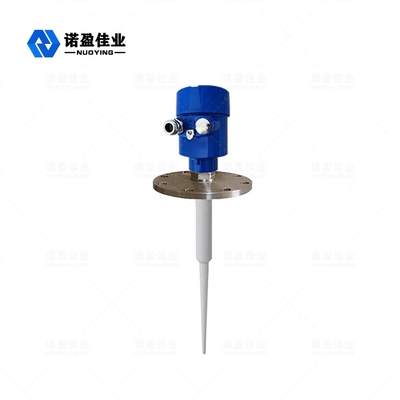

Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC

Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC
Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC

Ampliación de imagen :  Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYRD801
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $350 to $1600
Detalles de empaquetado: los 60cm×30cm×30cm, embalaje estándar de la exportación
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 100 uds/ antes del mes

Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC

descripción
Gama de medición: los 20m Montaje de método: montaje del reborde o montaje del hilo
Material de la antena: PFA, PTFE (opcionales) Proceso Presure: -1~20bar, - 0.1~2MPa
Medio de medición: Condiciones de proceso simples, líquido corrosivo Salida de la señal: 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables)
Presión de proceso: -0.1-4MPa, -1~40BAR
Alta luz:

Transmisor de nivel de radar HART

,

transmisor de nivel de radar 24 V CC

,

radar de nivel de agua de 24 V CC



Medidor de nivel de radar inteligente NYRD801



Radar Nivel MetroOperando Principio



Impulsos de energía de baja emisión a través de sistemas de antenas de transmisión y recepción de microondas muy cortos.con la velocidad de la luz.El tiempo de ejecución se puede convertir a los componentes electrónicos de las señales de nivel.Un tiempo especial para un método de extensión muy corto asegura mediciones estables y precisas.
Incluso si la condición es más compleja, hay un eco falso, con la última tecnología de microprocesamiento y el software de depuración puede analizar con precisión el eco del nivel del material.



Radar Nivel MetroParámetro técnico



Solicitud

Condiciones de proceso simples, Líquido corrosivo, lodo, sólido

ejemplos: tanque de almacenamiento de agua líquida;Tanque de almacenamiento de ácido de sosa;Tanque de lodos;Partículas sólidas;Tanques pequeños

Rango de medición 20m
Material PFA, PTFE (opcional)
Proceso de ajuste Rosca de tornillo, Brida (opcional),
Temperatura de proceso -40-130 ℃
Presión de proceso: -1~20bar,-0,1~2MPa
Repetibilidad ± 3 mm
Exactitud <0,1%
Límites de tasa de frecuencia 6,8 GHz
A prueba de explosiones EXIAIICT6
Grado de protección IP67
Salida de señal 4-20mA, 4-20mA/HART (Dos hilos/CUATRO hilos)
Fuente de alimentación 24 VCC



 Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

Radar Nivel MetroRequerimientos de instalación



Descripción de la instalación



Distancia recomendada (1) desde la pared hasta la pared exterior de la tubería corta instalada:

  • Distancia desde la pared del tanque: 1/6 del diámetro del tanque, mín.la distancia es de 200 mm
  • No se permite instalar encima del silo de alimentación de material(4)
  • No se permite instalar en la posición central (3), en caso de que se instale en el centro, causará un eco de onda falsa, interrumpe el eco de onda y causa pérdida de señal.
  • Si no se puede asegurar la distancia entre el indicador y la pared del tanque, los medios en la pared del tanque se adherirán y causarán un eco de onda falsa. Durante la depuración del indicador, el eco de onda falsa no se guardará.

Opción de instalación optimizada

  • Tamaño de la antena: cuanto mayor sea el tamaño de la antena, menor será el ángulo del grano de onda y el eco de la onda de interrupción será más débil.
  • Ajuste de antena: ajuste la antena a la posición de medición optimizada.
  • Tubo de onda guiada: el tubo de onda guiada se utiliza para evitar el eco de onda de interferencia.

NYRD801 Instalación dentro del tanque



Transmisor de nivel de radar HART de 20 m Radar de nivel de agua de 24 V CC 0


Instalación estándar:

  • La antena no puede inclinarse hacia la pared del tanque.
  • Para minimizar la influencia de la temperatura, coloque una junta elástica en la conexión de las bridas.
  • Para la antena tipo varilla, el tubo corto de instalación debe extenderse hacia el exterior.
  • Coloque la antena tipo varilla verticalmente;no permita que el grano apunte hacia la pared del tanque.
