Datos del producto:
|
Gama de medición: | los 30m | Tipo de la antena: | antena da alta temperatura y de alta presión del cable |
---|---|---|---|
Muestreo: | muestras/s del eco 55 | Conexión de proceso: | Instalación del reborde (opcional) |
Niveles de la explosión: | EXiaIICT6 | Temperatura de funcionamiento: | -40~500℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -0.1-4MPa, -1~40BAR |
Alta luz: | transmisor llano del radar de la onda dirigida 1.8GHz,transmisor llano del radar de la onda dirigida de los 30m,transmisor llano de la onda dirigida de los 30m |

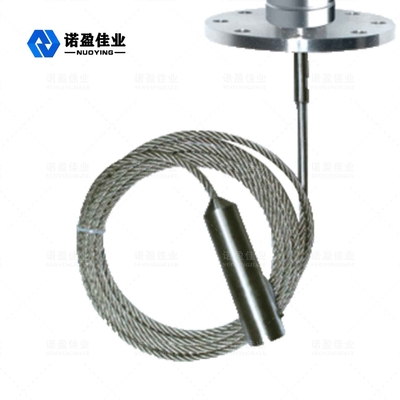

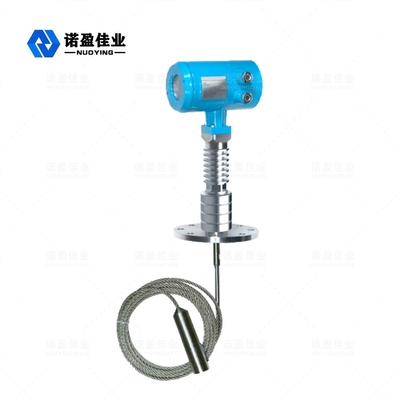

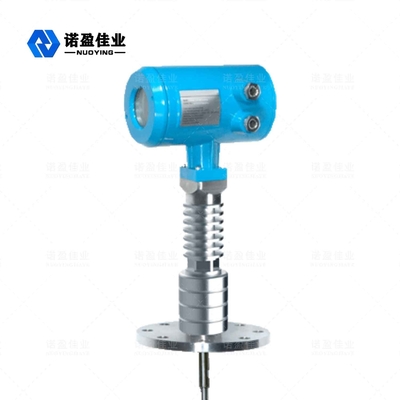

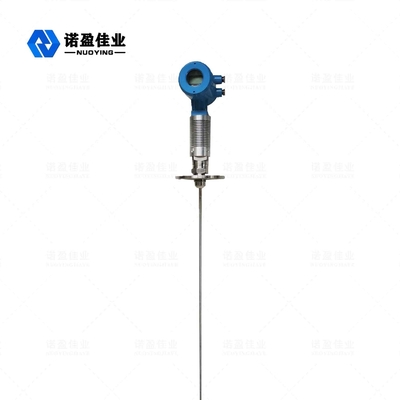

Metro llano del radar de la onda dirigida de NYRD705 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar
Parámetros |
Frecuencia: 100MHZ-1.8GHZ Gama de medición: - cable: los 0-30m; barra, coaxial: los 0-6m Repetibilidad: ± 3m m Resolución: 1m m Muestreo: muestras/s del eco 55 Velocidad de la respuesta: 0.2S (dependiendo del uso real) Señal de la corriente de salida: 4-20mA Exactitud: <0> |
Interfaz de comunicaciones | Protocolo de comunicación del CIERVO |
Conexión de proceso |
G1-1/2 Reborde DN50, DN80, DN100, DN150 |
Presión de proceso | -1 ~ 40bar |
Poder |
Poder: 24VDC (± el 10%), voltaje de ondulación: 1Vpp Consumo de energía: 22.5mA máximo |
Condiciones ambientales | ℃ de la temperatura -40 ~ ℃ +80 |
Vivienda del grado de la protección | IP68 |
Niveles de la explosión | EXiaIICT6 |
Conexión del alambre de la salida de la fuente y de la señal de alimentación de la instrumentación |
Distribución de un cable protegido dos-corazón Entrada del cable: 2 M20 × 1,5 (el diámetro de los cables de 5 - 9m m) |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
El radar de la onda dirigida es la clase de instrumento de medida que se base en el principio de viaje del tiempo. La onda de radar viaja a la velocidad de la luz, y su tiempo en marcha se puede convertir en una señal llana por los componentes electrónicos. La punta de prueba emite los pulsos de alta frecuencia que se separan a lo largo del cable, y los pulsos se reflejan detrás cuando encuentran la superficie material y son recibidos por el receptor dentro del metro. La señal de la distancia entonces se convierte a la señal llana.
Entrada
La señal de pulso reflejada se conduce a lo largo del cable de nuevo al circuito electrónico del metro, y de los procesos del microprocesador esta señal de identificar el eco producido por los pulsos de la microonda en la superficie material. El reconocimiento de la señal correcta del eco es hecho por el software inteligente. La distancia D a la superficie material es proporcional al viaje T del tiempo del pulso:
D=C×T/2
donde está la velocidad C de la luz
Mientras que la distancia E del tanque vacío se sabe, el nivel L es:
L=E-D
Salida
Fijado por consiguiente a la altura vacía E del tanque (= el punto cero), a la altura completa F del tanque (= el completo) y a algunos parámetros del uso. Los parámetros del uso harán automáticamente que el instrumento se adapta al ambiente de la medida, correspondiente a la salida de 4 ~ 20mA.
Metro llano Electricalconnections del radar
◎Voltaje de fuente
(4 ~20) mA/HART (de dos hilos)
La fuente de alimentación y la parte actual de la señal de salida un cable protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente. Para el tipo de seguridad inherente, una barrera de seguridad se debe añadir entre la fuente de alimentación y el instrumento.
(4~20) mA/HART (de cuatro cables)
Se separan la fuente de alimentación y la señal actual, y cada uno utiliza un alambre protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente.
RS485/Modbus
Se separan la fuente de alimentación y la señal de Modbus, y cada uno utiliza un alambre protegido dos-corazón. Para la gama específica del voltaje de fuente ver datos técnicos.
