Datos del producto:
|
| Gama de medición: | los 6m | Fuente de alimentación: | 24VDC |
|---|---|---|---|
| Material: | 304,316L (opcional) | Montaje de método: | montaje del reborde o montaje del hilo |
| Grado de la protección: | Instrumento IP67 de la exhibición | Temperatura de funcionamiento: | -40~130℃, - 40~250℃ |
| Salida de la señal: | 4-20mA/HART/RS485/Modbus | Frecuencia: | 100MHZ-1.8GHZ |
| Alta luz: | Transmisor de nivel 24VDC GWR,transmisor de nivel GWR 4-20mA,transmisor en línea GWR |
||

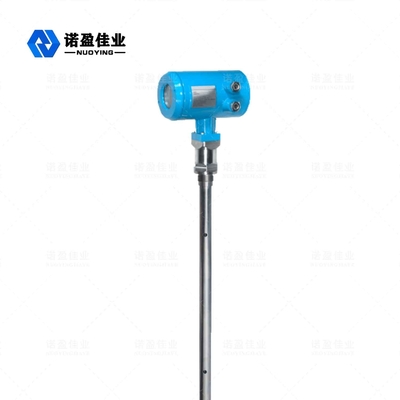

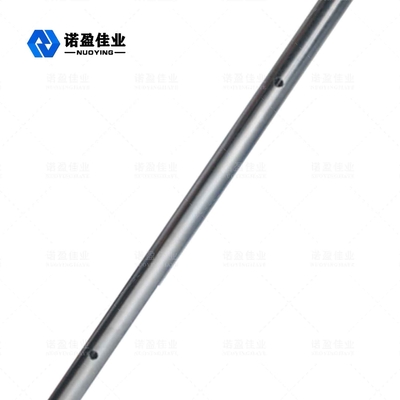

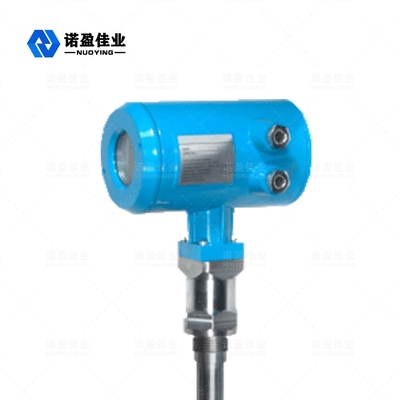

Onda guiada NYRD704 de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
| Parámetros |
Frecuencia: 100MHz-1.8GHZ Rango de medición:-cable: 0-30 m;varilla, coaxial :0-6m Repetibilidad: ± 3 mm Resolución: 1 mm Muestreo: echo 55 muestras / s Velocidad de respuesta: 0.2S (dependiendo del uso real) Señal de corriente de salida: 4-20mA Precisión: <0.1% |
| Interface de comunicación | Protocolo de comunicación HART |
| Proceso de conexión |
G1-1/2 Brida DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Energía |
Potencia: 24 V CC (± 10 %), voltaje de ondulación: 1 Vpp Consumo de energía: máx. 22,5 mA |
| Condiciones ambientales | temperatura -40 ℃ ~ +80 ℃ |
| Grado de protección de la vivienda | IP68 |
| Niveles de explosión | EXIAIICT6 |
| Fuente de alimentación de instrumentación y conexión de cable de salida de señal |
Compartir un cable blindado de dos núcleos Entrada de cable: 2 M20 × 1,5 (diámetro de los cables de 5 - 9 mm) |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroRequerimientos de instalación
Guía de instalación
La siguiente guía de instalación es adecuada para las sondas de cable y varilla para la medición de partículas sólidas y líquidas.La sonda tubular coaxial se aplica solo al objeto líquido.
Posición de instalación:
Trate de mantenerse alejado de la salida y la entrada.
El medidor no debe tocar la pared interna del tanque para tanques de metal y tanques de plástico.Si es un tanque de metal, el medidor de nivel de material no debe instalarse en el centro del tanque.
Se propone instalar a 1/4 del diámetro del silo.
Las sondas de tipo cable o varilla deben mantenerse a una distancia de la pared del tanque de no menos de 30 cm.
El fondo de la sonda debe estar a unos 30 mm del fondo del tanque.
La sonda debe mantenerse a una distancia no inferior a 200 mm de los obstáculos dentro del tanque.
El sensor se puede instalar en el centro de la parte superior del tanque, si el fondo del contenedor es un cono, por lo que la medición se puede llevar al fondo del tanque.
La imagen de la derecha muestra el diagrama de instalación del radar tipo varilla, utilizado principalmente para medir el nivel de líquido.
Características:
Puede medir un material cuya constante dieléctrica sea mayor o igual a 1,4.
Generalmente se utiliza para medir el material cuya viscosidad es inferior o igual a 500 cst y es menos probable que produzca adherencia.
El alcance máximo del radar tipo varilla puede alcanzar los 6 m.
Tiene una fuerte capacidad de inhibición del vapor y la espuma para que la medición no se vea afectada.
El método de medición de doble varilla se puede tomar para el material líquido cuya constante dieléctrica es relativamente pequeña para garantizar una buena precisión de medición.
La fuerza de tracción hacia abajo aplicada al cable
Al cargar y descargar, el material generará una fuerza de tracción hacia abajo en el cable, que está determinada por los siguientes factores:
Guía de instalación para la medición de líquidos
La siguiente guía de instalación se aplica a las sondas de tipo varilla y cable.La medida de la sonda tubular no está relacionada con el método de instalación.
Obstáculos dentro del tanque
Eliminación de interferencias
Instalación estándar líquida
La sonda tubular es la mejor solución para el medio cuya viscosidad es menor o igual a 500cst y que no es fácil de adherir.Las características son las siguientes:
