Datos del producto:
|
| Gama de medición: | los 6m | Exactitud: | <0> |
|---|---|---|---|
| Material: | 304,316L (opcional) | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Condiciones ambientales: | temperatura -40 ℃ ~ +80 ℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Velocidad de la respuesta: | : 0.2S (dependiendo del uso real) |

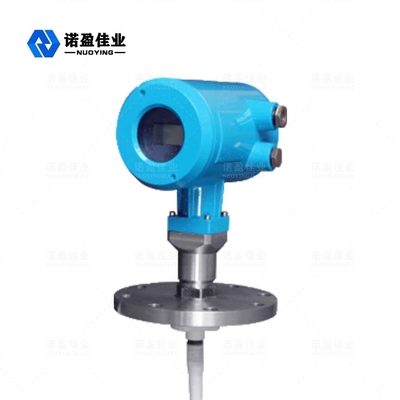

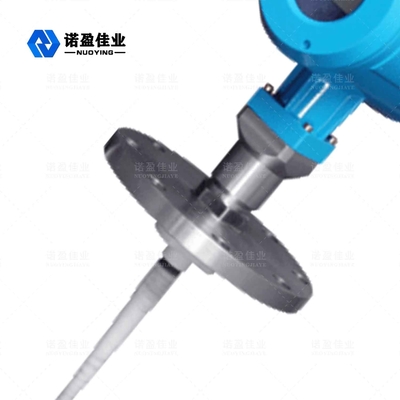

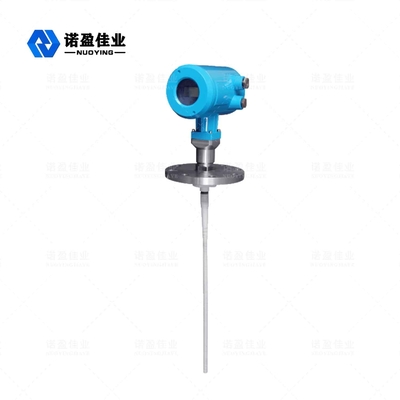

Metro llano del radar de la onda dirigida de NYRD702 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar
| Parámetros |
Frecuencia: 100MHZ-1.8GHZ Gama de medición: - cable: los 0-30m; barra, coaxial: los 0-6m Repetibilidad: ± 3m m Resolución: 1m m Muestreo: muestras/s del eco 55 Velocidad de la respuesta: 0.2S (dependiendo del uso real) Señal de la corriente de salida: 4-20mA Exactitud: <0> |
| Interfaz de comunicaciones | Protocolo de comunicación del CIERVO |
| Conexión de proceso |
G1-1/2 Reborde DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Poder |
Poder: 24VDC (± el 10%), voltaje de ondulación: 1Vpp Consumo de energía: 22.5mA máximo |
| Condiciones ambientales | ℃ de la temperatura -40 ~ ℃ +80 |
| Vivienda del grado de la protección | IP68 |
| Niveles de la explosión | EXiaIICT6 |
| Conexión del alambre de la salida de la fuente y de la señal de alimentación de la instrumentación |
Distribución de un cable protegido dos-corazón Entrada del cable: 2 M20 × 1,5 (el diámetro de los cables de 5 - 9m m) |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
El radar de la onda dirigida es la clase de instrumento de medida que se base en el principio de viaje del tiempo. La onda de radar viaja a la velocidad de la luz, y su tiempo en marcha se puede convertir en una señal llana por los componentes electrónicos. La punta de prueba emite los pulsos de alta frecuencia que se separan a lo largo del cable, y los pulsos se reflejan detrás cuando encuentran la superficie material y son recibidos por el receptor dentro del metro. La señal de la distancia entonces se convierte a la señal llana.
Características del diseño llanas del metro del radar
◎El metro del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y Echo Discovery único repite tecnología de proceso, la medida del contacto, la alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎Una variedad de métodos de la conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y pequeño de la constante dieléctrica.
◎Usando modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos metal y no metal
envases sin daño al cuerpo humano y al ambiente.
Requisitos llanos de la instalación del metro del radar
Gama de la medida
Explicación del símbolo:
H---- Gama de la medida
L---- Distancia vacía del tanque
B---- El ángulo muerto en el top
E---- La distancia mínima entre la punta de prueba y la pared del tanque
El ángulo muerto refiere a la distancia mínima entre el del más alto nivel de la superficie material y el punto de referencia de la medida.
El ángulo muerto inferior refiere a la distancia cerca de la parte inferior del cable que no puede ser medida exacto.
La distancia eficaz es la que está entre el ángulo muerto superior y el ángulo muerto inferior.
Nota: Solamente cuando el nivel material está en entre los ángulos muertos superiores e inferiores puede una medida confiable del nivel material se garantice.
Metro llano Electricalconnections del radar
◎Voltaje de fuente
(4 ~20) mA/HART (de dos hilos)
La fuente de alimentación y la parte actual de la señal de salida un cable protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente. Para el tipo de seguridad inherente, una barrera de seguridad se debe añadir entre la fuente de alimentación y el instrumento.
(4~20) mA/HART (de cuatro cables)
Se separan la fuente de alimentación y la señal actual, y cada uno utiliza un alambre protegido dos-corazón. Refiera a los datos técnicos para la gama específica del voltaje de fuente.
RS485/Modbus
Se separan la fuente de alimentación y la señal de Modbus, y cada uno utiliza un alambre protegido dos-corazón. Para la gama específica del voltaje de fuente ver datos técnicos.
