Datos del producto:
|
| Gama de medición: | cable los 30m; barra, los 6m coaxiales | Presión de proceso: | -10-40bar |
|---|---|---|---|
| Material de la antena: | 304,316L (opcional) | Conexión de proceso: | Reborde (opcional), |
| Vivienda del grado de la protección: | IP68 | Temperatura de funcionamiento: | -40~130℃, - 40~250℃ |
| Salida de la señal: | 4-20mA/HART (de dos hilos/de cuatro cables) | Velocidad de la respuesta: | : 0.2S (dependiendo del uso real) |
| Alta luz: | Transmisor de nivel de onda guiada NYRD703,transmisor de nivel de onda guiada 316L,transmisor de nivel gwr 316L |
||

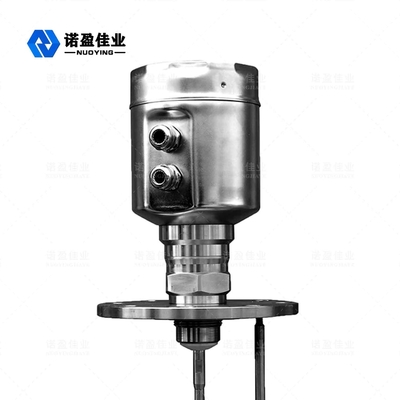

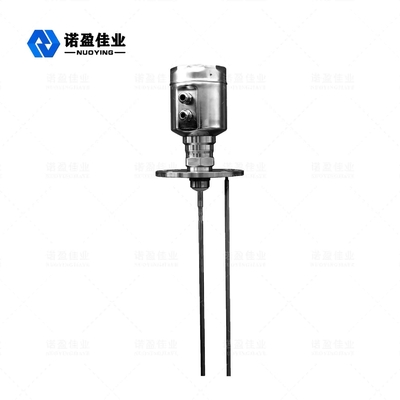

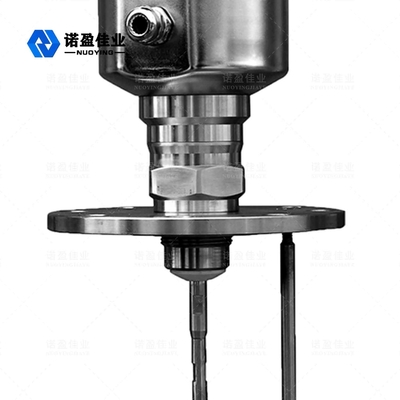

NYRD703 (acero inoxidable) onda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
| Parámetros |
Frecuencia: 100MHz-1.8GHZ Rango de medición:-cable: 0-30 m;varilla, coaxial :0-6m Repetibilidad: ± 3 mm Resolución: 1 mm Muestreo: echo 55 muestras / s Velocidad de respuesta: 0.2S (dependiendo del uso real) Señal de corriente de salida: 4-20mA Precisión: <0.1% |
| Interface de comunicación | Protocolo de comunicación HART |
| Proceso de conexión |
G1-1/2 Brida DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Energía |
Potencia: 24 V CC (± 10 %), voltaje de ondulación: 1 Vpp Consumo de energía: máx. 22,5 mA |
| Condiciones ambientales | temperatura -40 ℃ ~ +80 ℃ |
| Grado de protección de la vivienda | IP68 |
| Niveles de explosión | EXIAIICT6 |
| Fuente de alimentación de instrumentación y conexión de cable de salida de señal |
Compartir un cable blindado de dos núcleos Entrada de cable: 2 M20 × 1,5 (diámetro de los cables de 5 - 9 mm) |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El radar de onda guiada es el tipo de instrumento de medición que se basa en el principio del viaje en el tiempo.La onda de radar viaja a la velocidad de la luz y los componentes electrónicos pueden convertir su tiempo de ejecución en una señal de nivel.La sonda emite pulsos de alta frecuencia que se propagan a lo largo del cable, y los pulsos se reflejan cuando encuentran la superficie del material y son recibidos por el receptor dentro del medidor.La señal de distancia se convierte luego en la señal de nivel.
Aporte
La señal de pulso reflejada se conduce a lo largo del cable de regreso al circuito electrónico del medidor, y el microprocesador procesa esta señal para identificar el eco producido por los pulsos de microondas en la superficie del material.El software inteligente reconoce la señal de eco correcta.La distancia D a la superficie del material es proporcional al tiempo de viaje T del pulso:
D=C×T/2
donde C es la velocidad de la luz
Como se conoce la distancia E del tanque vacío, el nivel L es:
L=DE
Producción
Configure de acuerdo con la altura del tanque vacío E (= el punto cero), la altura del tanque lleno F (= la escala completa) y algunos parámetros de aplicación.Los parámetros de la aplicación harán que el instrumento se adapte automáticamente al entorno de medición, correspondiente a la salida de 4 ~ 20 mA.
Radar Nivel MetroRequerimientos de instalación
Medirelemento Rángel
símbolo explanación:
H---- Rango de medición
L---- Distancia del tanque vacío
B---- El área ciega en la parte superior
E---- La distancia mínima entre la sonda y la pared del tanque
El área ciega se refiere a la distancia mínima entre el nivel más alto de la superficie del material y el punto de referencia de medición.
El área ciega inferior se refiere a la distancia cerca de la parte inferior del cable que no se puede medir con precisión.
La distancia efectiva es la que existe entre la zona ciega superior y la zona ciega inferior.
Nota:Solo cuando el nivel del material se encuentra entre las áreas ciegas superior e inferior se puede garantizar una medición confiable del nivel del material.
Guía de instalación
La siguiente guía de instalación es adecuada para las sondas de cable y varilla para la medición de partículas sólidas y líquidas.La sonda tubular coaxial se aplica solo al objeto líquido.
Posición de instalación:
Trate de mantenerse alejado de la salida y la entrada.
El medidor no debe tocar la pared interna del tanque para tanques de metal y tanques de plástico.Si es un tanque de metal, el medidor de nivel de material no debe instalarse en el centro del tanque.
Se propone instalar a 1/4 del diámetro del silo.
Las sondas de tipo cable o varilla deben mantenerse a una distancia de la pared del tanque de no menos de 30 cm.
El fondo de la sonda debe estar a unos 30 mm del fondo del tanque.
La sonda debe mantenerse a una distancia no inferior a 200 mm de los obstáculos dentro del tanque.
El sensor se puede instalar en el centro de la parte superior del tanque, si el fondo del contenedor es un cono, por lo que la medición se puede llevar al fondo del tanque.
La imagen de la derecha muestra el diagrama de instalación del radar tipo varilla, utilizado principalmente para medir el nivel de líquido.
