Datos del producto:
|
| Gama de medición: | los 6m | Gama de frecuencia: | 1,8 GHz |
|---|---|---|---|
| material del caso: | caja de acero inoxidable | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
| Grado de la protección: | Instrumento IP67, IP68 de la exhibición | Temperatura de funcionamiento: | -40~130℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -1~40BAR |
| Alta luz: | Transmisor llano del radar 100MHZ,Transmisor llano IP68 del radar,Transmisor llano de la microonda IP68 |
||

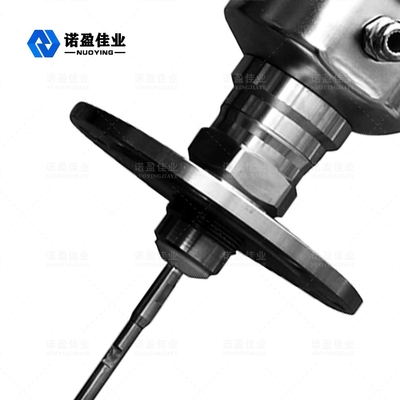

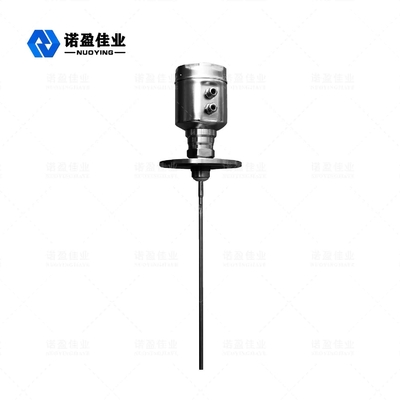

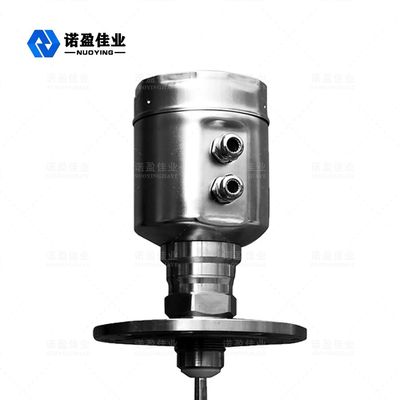

NYRD702 (acero inoxidable) onda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
| Parámetros |
Frecuencia: 100MHz-1.8GHZ Rango de medición:-cable: 0-30 m;varilla, coaxial :0-6m Repetibilidad: ± 3 mm Resolución: 1 mm Muestreo: echo 55 muestras / s Velocidad de respuesta: 0.2S (dependiendo del uso real) Señal de corriente de salida: 4-20mA Precisión: <0.1% |
| Interface de comunicación | Protocolo de comunicación HART |
| Proceso de conexión |
G1-1/2 Brida DN50, DN80, DN100, DN150 |
| Presión de proceso | -1 ~ 40bar |
| Energía |
Potencia: 24 V CC (± 10 %), voltaje de ondulación: 1 Vpp Consumo de energía: máx. 22,5 mA |
| Condiciones ambientales | temperatura -40 ℃ ~ +80 ℃ |
| Grado de protección de la vivienda | IP68 |
| Niveles de explosión | EXIAIICT6 |
| Fuente de alimentación de instrumentación y conexión de cable de salida de señal |
Compartir un cable blindado de dos núcleos Entrada de cable: 2 M20 × 1,5 (diámetro de los cables de 5 - 9 mm) |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El radar de onda guiada es el tipo de instrumento de medición que se basa en el principio del viaje en el tiempo.La onda de radar viaja a la velocidad de la luz y los componentes electrónicos pueden convertir su tiempo de ejecución en una señal de nivel.La sonda emite pulsos de alta frecuencia que se propagan a lo largo del cable, y los pulsos se reflejan cuando encuentran la superficie del material y son recibidos por el receptor dentro del medidor.La señal de distancia se convierte luego en la señal de nivel.
Radar Nivel MetroRequerimientos de instalación
Medirelemento Rángel
símbolo explanación:
H---- Rango de medición
L---- Distancia del tanque vacío
B---- El área ciega en la parte superior
E---- La distancia mínima entre la sonda y la pared del tanque
El área ciega se refiere a la distancia mínima entre el nivel más alto de la superficie del material y el punto de referencia de medición.
El área ciega inferior se refiere a la distancia cerca de la parte inferior del cable que no se puede medir con precisión.
La distancia efectiva es la que existe entre la zona ciega superior y la zona ciega inferior.
Nota:Solo cuando el nivel del material se encuentra entre las áreas ciegas superior e inferior se puede garantizar una medición confiable del nivel del material.
Guía de instalación
La siguiente guía de instalación se aplica a las sondas de cable y varilla para medir partículas sólidas y líquidos.Las sondas tubulares coaxiales solo son adecuadas para objetos líquidos.
Posición de instalación:
