Datos del producto:
|
Gama de medición: | los 6m, el 15m | Tipo de la antena: | antena da alta temperatura y de alta presión |
---|---|---|---|
Material: | 304,316L (opcional) | Grado a prueba de explosiones: | ExiaCT6Ⅱ (opcional) |
Clase de la protección: | Instrumento IP67 de la exhibición | Temperatura de funcionamiento: | -40~500℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -1~40BAR |

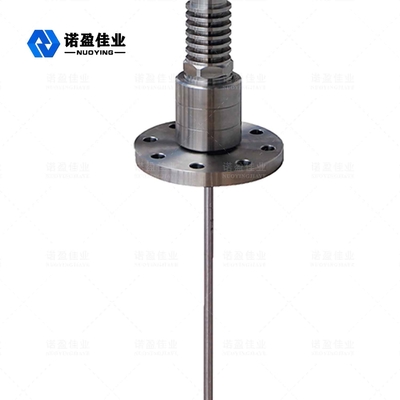

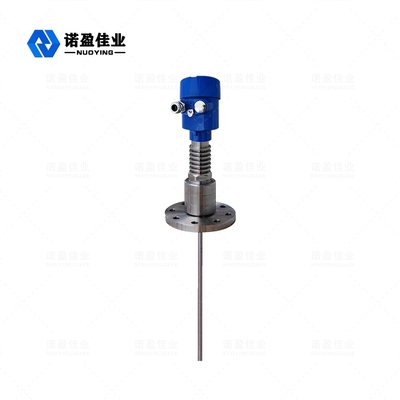

NYRD705Onda guiada de 1,8 GHz Radar Nivel Metro
Medidor de nivel de radar de onda guiada, un instrumento de medición de nivel en la industria química.El medidor de nivel de radar de onda guiada es un medidor de nivel de radar basado en el principio de la reflectometría en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel de radar viaja a lo largo del cable o la varilla de la sonda a la velocidad de la luz.Cuando se encuentra con la superficie del medio medido, parte del pulso del medidor de nivel de radar se refleja para formar un eco y regresa al transmisor de pulso por el mismo camino.Mientras tanto, la distancia entre el lanzador y la superficie del medio medido es proporcional al tiempo de propagación del pulso, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
Aplicación tipica | Líquidos, polvos, partículas sólidas, medios corrosivos |
material de la antena | Cable flexible/304/PTFE (opcional) |
Rango de medición | 6 metros |
Exactitud | ±1 mm |
Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos) |
Temperatura media | -40~+130℃,-40~+250℃ |
Presión | -0.1~4.0MPa |
Proceso de conexión | Rosca, Brida (opcional) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6 (opcional) |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero), y cuando se encuentra con el medio medido, debido al cambio repentino de la constante dieléctrica, provoca la reflexión y una parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Radar Nivel MetroRequerimientos de instalación
Método de instalación estándar
◎ Se recomienda instalar a 1/4 o 1/6 del diámetro del contenedor.
Nota: La distancia mínima desde la pared del tanque es L0≥300mm, H0≥50mm.
◎ Manténgase alejado de la entrada y la salida.
◎ Manténgase alejado de obstáculos como interruptores de límite, bobinas de calentamiento, agitadores, etc. Nota: La distancia entre la sonda y el obstáculo es ≥200 mm.
◎ Cuando el contenedor es una lata de metal, el radar no debe tocar la pared y el fondo de la lata en todo el rango.
◎ Si el fondo del contenedor es cónico, el radar se puede instalar en el centro de la parte superior del tanque.
◎ La altura del tubo corto de instalación debe ser L1≤10cm.
Radar Nivel MetroConexiones eléctricas
◎ Tensión de alimentación
(4 ~20)mA/HART (dos hilos)
La fuente de alimentación y la señal de corriente de salida comparten un cable blindado de dos núcleos.Consulte los datos técnicos para conocer el rango de tensión de alimentación específico.Para el tipo intrínsecamente seguro, se debe agregar una barrera de seguridad entre la fuente de alimentación y el instrumento.
(4~20)mA/HART(Cuatro hilos)
La fuente de alimentación y la señal de corriente están separadas y cada una utiliza un cable blindado de dos núcleos.Consulte los datos técnicos para conocer el rango de tensión de alimentación específico.
RS485/Modbus
La fuente de alimentación y la señal Modbus están separadas y cada una utiliza un cable blindado de dos núcleos.Para conocer el rango de tensión de alimentación específico, consulte los datos técnicos.
◎ Método de conexión
◎ Conexión a prueba de explosiones
Radar Nivel MetroSelecciónTabel
Por ejemplo: NYRD705-AC1A33VAPM1000
Número de fabricante | |
NYRD | |
Modelo del Producto | |
705 Alcance 6m | |
Forma/Tamaño/Material de la antena | |
A B Y |
Antena cableada/ 304 Antena de cable/ PTFE Especial Personalizado |
Proceso de conexión | |
A | Hilo: G1½A |
B | Tema: G1A |
C | Tema: G¾A |
D | Rosca: 1½NPT |
mi | Brida: DN50 |
F | Brida: DN80 |
GRAMO | Brida: DN100 |
Y | Especial personalizado |
Salida/Suministro | |
1 4~20mA/24VDC Dos hilos 2 4~20mA/24VDC/Hart Dos hilos 3 4~20mA/220VAC/Hart cuatro hilos 4 RS485/Modbus |
|
Visualización/programación en vivo | |
HACHA | Con sin |
Código molesto | |
XX |
Temperatura de proceso |
1 - 40~+ 130℃ |
2 - 40~+ 250℃ |
3 - 40~+ 500℃ |
Y Especial personalizado |
Presión de proceso |
1 - 0.1~+ 0.3MPa |
2 - 0.1~+ 2.0MPa |
3 - 0.1~+ 4.0MPa |
Y Especial personalizado |
Sellando |
Vitón V K Kalrez Y Especial personalizado |
Material de la carcasa/nivel de protección |
A Aluminio/ IP65 |
D Aluminio (Doble Cavidad)/ IP67 |
SS SS 304/ IP68 |
Y Especial personalizado |
Grado a prueba de explosiones |
P Estándar |
L Exia IICT6 |
G Exd[ia] IICT6 Especial |
personalizado |
Entrada de cable |
MM20×1.5 N 1/ 2" NPT Y Especial personalizado |
Rango (unidad: cm) |
X ...... |
