Datos del producto:
|
Gama de medición: | cable 20m, varilla 6m | Uso típico: | Líquido bajo de la constante dieléctrica |
---|---|---|---|
Material: | 304,316L (opcional) | Conexión de proceso: | Reborde (opcional), |
Presión de proceso: | -0.1-4MPa, -1~40BAR | Salida de la señal: | 4-20mA/ciervo/RS485 (Modbus) |
Grado a prueba de explosiones: | Exia II C T6 Ga | Clase de la protección: | IP67 |

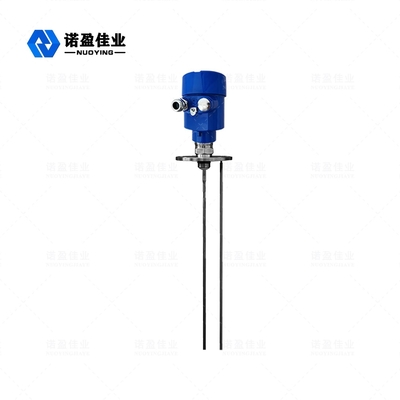

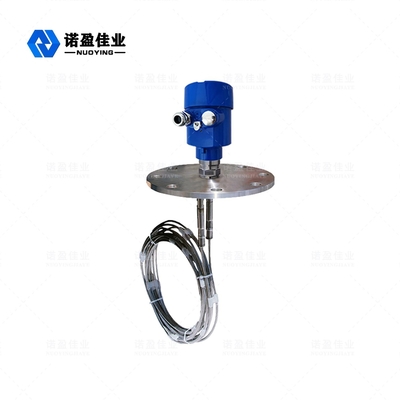

NYRD703 Onda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
Aplicación tipica | Líquidos, líquido de baja constante dieléctrica |
material de la antena | Cable flexible/304/PTFE (opcional) |
Rango de medición | 0~20m (cable), 0~6m |
Exactitud | ±1 mm |
Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos) |
Temperatura media | -40~+130℃ |
Presión | e -0.1~4.0MPa |
Proceso de conexión | Rosca, Brida (opcional) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6 (opcional) |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero), y cuando se encuentra con el medio medido, debido al cambio repentino de la constante dieléctrica, provoca la reflexión y una parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
◎ Entrar
El radar de onda guiada es un instrumento de medición basado en el principio del viaje en el tiempo.La onda de radar corre a la velocidad de la luz y el tiempo de ejecución se puede convertir en una señal de nivel a través de componentes electrónicos.La sonda emite pulsos de alta frecuencia y se propaga a lo largo de la sonda de cable o varilla.Cuando los pulsos tocan la superficie del material, son reflejados y recibidos por el receptor en el instrumento, y la señal de distancia se convierte en una señal de nivel.
La señal de pulso reflejada se transmite a la parte del circuito electrónico del instrumento a lo largo de la sonda de cable o varilla, y el microprocesador procesa la señal para identificar el eco generado por el pulso de microondas en la superficie del material.El software de pulso completa la identificación correcta de la señal de eco, y la distancia D desde la superficie del material es proporcional al viaje en el tiempo T del
legumbres:
D=C×T/2, donde C es la velocidad de la luz
Como se conoce la distancia E del tanque vacío, el nivel de material L es: L=ED
◎ Exportar
Establecido ingresando la altura del tanque vacío E (= punto cero), la altura del tanque lleno F (= escala completa) y algunos parámetros de la aplicación, los parámetros de la aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
Radar Nivel MetroCaracteristicas de diseño
◎ El medidor de nivel de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco Echo Discovery, medición de contacto, alta precisión de medición y medición más precisa.Al mismo tiempo, el radar de onda guiada es resistente a la adhesión y no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎ Una variedad de métodos de conexión de proceso y tipos de componentes de detección hacen que los medidores de nivel de radar de onda guiada de la serie 70X sean adecuados para diversas aplicaciones y condiciones de trabajo complejas.Tales como: alta temperatura, alta presión y pequeño medio de constante dieléctrica.
◎ Usando el modo de trabajo de pulso, el producto tiene una potencia de emisión extremadamente baja y se puede instalar en varios metales y no metales
recipientes sin dañar el cuerpo humano y el medio ambiente.
