Datos del producto:
|
Gama de medición: | los 6m | Tipo de la antena: | Antena anticorrosión |
---|---|---|---|
Material de la antena: | 304+PTFE, 316L+PTFE (opcionales) | Conexión de proceso: | Rosca de tornillo, reborde (opcional), |
Exactitud: | ±1mm | Temperatura de funcionamiento: | -40~130℃ |
Salida de la señal: | 4-20mA, 4-20mA/HART (de dos hilos/de cuatro cables) | Presión de proceso: | -0.1-2MPa |

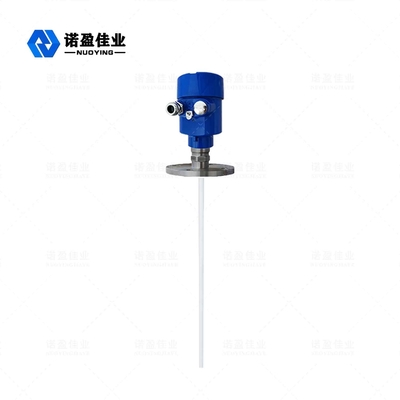

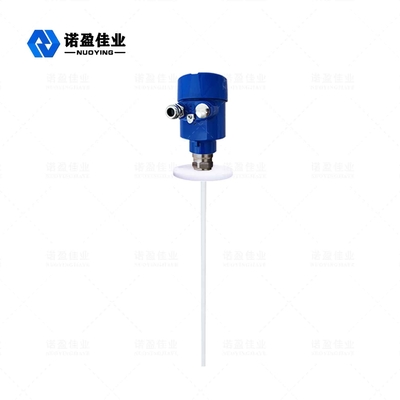

NYRD702 PTFEOnda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
El medidor de nivel de radar de onda guiada anticorrosivo NYRD702 es más adecuado para el control de nivel de medios corrosivos fuertes, como solución de ácido clorhídrico, solución de ácido nítrico, ácido bromhídrico, ácido sulfúrico diluido, etc.
Radar Nivel MetroParámetro técnico
Aplicación tipica | Líquidos, polvos, partículas sólidas, medios corrosivos |
material de la antena | PTFE (opcional) |
Rango de medición | 6 metros |
Exactitud | ±1 mm |
Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos) |
Temperatura media | -40~+130℃,-40~+250℃ |
Presión | e -0.1~4.0MPa |
Proceso de conexión | Rosca, Brida (opcional) |
clase de protección | IP67 |
Grado a prueba de explosiones | ExiaⅡCT6 (opcional) |
Salida de señal | 4...20mA/HART/RS485/Modbus... |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!
Radar Nivel MetroOperando Principio
El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero), y cuando se encuentra con el medio medido, debido al cambio repentino de la constante dieléctrica, provoca la reflexión y una parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
◎ Entrar
El radar de onda guiada es un instrumento de medición basado en el principio del viaje en el tiempo.La onda de radar corre a la velocidad de la luz y el tiempo de ejecución se puede convertir en una señal de nivel a través de componentes electrónicos.La sonda emite pulsos de alta frecuencia y se propaga a lo largo de la sonda de cable o varilla.Cuando los pulsos tocan la superficie del material, son reflejados y recibidos por el receptor en el instrumento, y la señal de distancia se convierte en una señal de nivel.
La señal de pulso reflejada se transmite a la parte del circuito electrónico del instrumento a lo largo de la sonda de cable o varilla, y el microprocesador procesa la señal para identificar el eco generado por el pulso de microondas en la superficie del material.El software de pulso completa la identificación correcta de la señal de eco, y la distancia D desde la superficie del material es proporcional al viaje en el tiempo T del
legumbres:
D=C×T/2, donde C es la velocidad de la luz
Como se conoce la distancia E del tanque vacío, el nivel de material L es: L=ED
◎ Exportar
Establecido ingresando la altura del tanque vacío E (= punto cero), la altura del tanque lleno F (= escala completa) y algunos parámetros de la aplicación, los parámetros de la aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
Radar Nivel MetroRequerimientos de instalación
Método de instalación estándar
◎ Se recomienda instalar a 1/4 o 1/6 del diámetro del contenedor.
Nota: La distancia mínima desde la pared del tanque es L0≥300mm, H0≥50mm.
◎ Manténgase alejado de la entrada y la salida.
◎ Manténgase alejado de obstáculos como interruptores de límite, bobinas de calentamiento, agitadores, etc. Nota: La distancia entre la sonda y el obstáculo es ≥200 mm.
◎ Cuando el contenedor es una lata de metal, el radar no debe tocar la pared y el fondo de la lata en todo el rango.
◎ Si el fondo del contenedor es cónico, el radar se puede instalar en el centro de la parte superior del tanque.
◎ La altura del tubo corto de instalación debe ser L1≤10cm.
