Datos del producto:
|
| Gama de medición: | los 0~6m | Material: | 304,316L (opcional) |
|---|---|---|---|
| Montaje de método: | montaje del reborde o montaje del hilo | Temperatura media: | -40~130℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART | Exactitud: | ±1mm |
| Frecuencia: | 1,8 GHz | Fuente de alimentación: | 24 V CC/220 V CA |

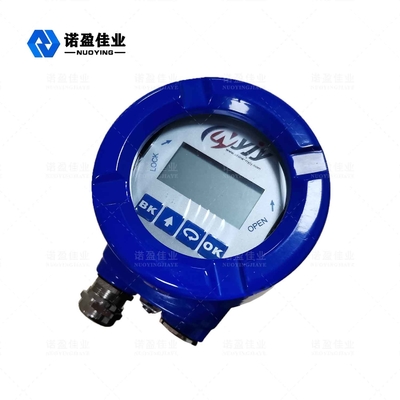

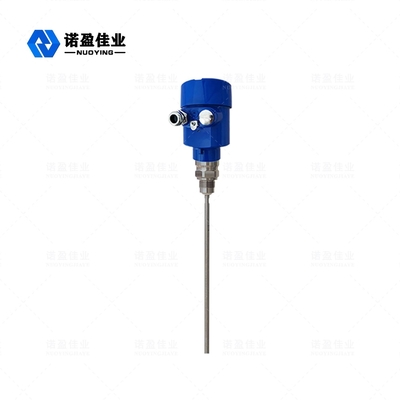

Metro llano del radar de la onda dirigida de NYRD702 1.8GHz
El metro llano del radar de la onda dirigida es un metro llano basado en el principio de la reflexión del ámbito de tiempo (TDR). El pulso electromágnetico de las propagaciones del indicador llano del radar a lo largo del cable o de la punta de prueba de acero a la velocidad de la luz. La parte del pulso del metro llano se refleja para formar un eco y para volver al transmisor del pulso a lo largo de la misma trayectoria. La distancia entre el transmisor y la superficie del medio medido es proporcional a la época de propagación del pulso durante ese período, y se calcula la altura llana líquida.
Parámetro técnico del metro llano del radar
| Uso típico | Líquidos, polvos, partículas sólidas, medios corrosivos |
| Material de la antena | 304/316 (opcional) |
| Gama de medición | 30 m |
| Exactitud | ±1mm |
| Fuente de alimentación | 24 VDC (de dos hilos, de cuatro cables) |
| Temperatura media | -40~+130℃, - 40~+250℃ |
| Presión | e -0.1~4.0MPa |
| Conexión de proceso | Hilo, reborde (opcional) |
| Clase de la protección | IP67 |
| Grado a prueba de explosiones | ExiaCT6Ⅱ (opcional) |
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… |
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
El pulso de alta frecuencia de la microonda emitido por las propagaciones del radar de la onda dirigida a lo largo del componente de la detección (el cable de acero o barra de acero), y cuando encuentra el medio medido, debido al cambio súbito de la constante dieléctrica, causa la reflexión, y una parte de la energía de pulso se refleja detrás. El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.
Características del diseño llanas del metro del radar
◎El metro del nivel del radar de la onda dirigida adopta tecnología de proceso avanzada de la microonda y Echo Discovery único repite tecnología de proceso, la medida del contacto, la alta exactitud de la medida y una medida más exacta. Al mismo tiempo, el radar de la onda dirigida es resistente a la adherencia y no es afectado por el ambiente externo tal como temperatura y adherencia medias.
◎Una variedad de métodos de la conexión del proceso y de tipos de componentes de la detección hacen las series 70X dirigieron los indicadores de nivel del radar de la onda convenientes para las diversos condiciones y usos complejos de trabajo. Por ejemplo: medio de alta temperatura, de alta presión y pequeño de la constante dieléctrica.
◎Usando modo de trabajo del pulso, el producto tiene extremadamente - poder bajo de la emisión, y se puede instalar en diversos metal y no metal
envases sin daño al cuerpo humano y al ambiente.
Requisitos llanos de la instalación del metro del radar
Método estándar de la instalación
◎Se recomienda para instalar en 1/4 o 1/6 del diámetro del envase.
Nota: La distancia mínima de la pared del tanque es L0≥300mm, H0≥50mm.
◎Guarde lejos de la entrada y del mercado.
◎Mantenga claro de obstáculos tales como interruptores de límite, serpentines de calentamiento, mezcladores, etc. Nota: La distancia entre la punta de prueba y el obstáculo es ≥200mm.
◎Cuando el envase es una poder del metal, el radar no debe tocar la pared y la parte inferior de la poder en la gama entera.
◎Si la parte inferior del envase se afila, el radar se puede instalar en el centro del top del tanque.
◎La altura del tubo del cortocircuito de la instalación debe ser L1≤10cm.
