Datos del producto:
|
| Gama de medición: | los 30m | Tipo de la antena: | antena da alta temperatura del cable |
|---|---|---|---|
| Temperatura de funcionamiento: | -40~250℃ | Salida de la señal: | 4-20mA, 4-20mA/HART |
| Presión de proceso: | -0.1-4MPa, -1~40BAR | Fuente de alimentación: | 24 V CC/220 V CA |
| Grado de la protección: | IP67 | Frecuencia: | 1,8 GHz |

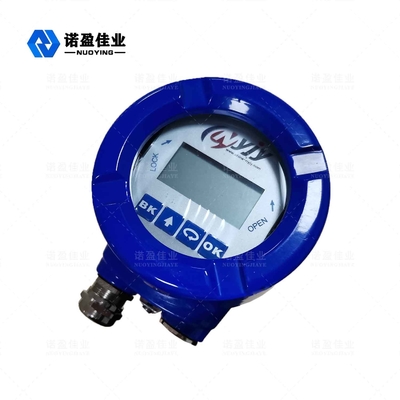

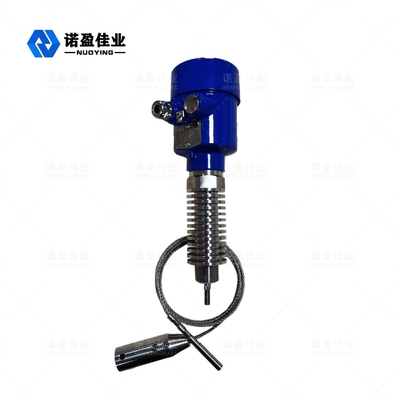

NYRD701 (Tipo de alta temperatura) Onda guiada de 1,8 GHz Radar Nivel Metro
El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.
Radar Nivel MetroParámetro técnico
| Aplicación tipica | Líquidos, polvos, partículas sólidas, medios corrosivos |

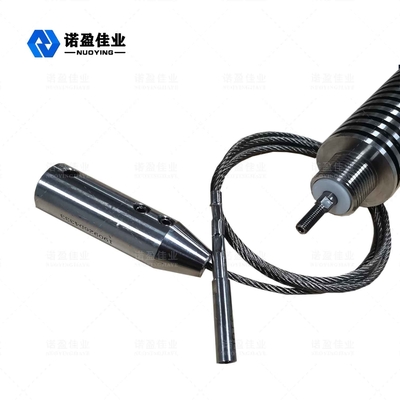

| material de la antena | Cable flexible/304/PTFE (opcional) |
| Rango de medición | 30 metros |
| Exactitud | ±1 mm |
| Fuente de alimentación | 24 V CC (dos hilos, cuatro hilos) |
| Temperatura media | -40～+250℃ |
| Presión | e -0.1～4.0MPa |
| Proceso de conexión | Rosca, Brida (opcional) |
| clase de protección | IP65 |
| Grado a prueba de explosiones | ExiaⅡCT6 (opcional) |
| Salida de señal | 4...20mA/HART/RS485/Modbus... |
※ Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!

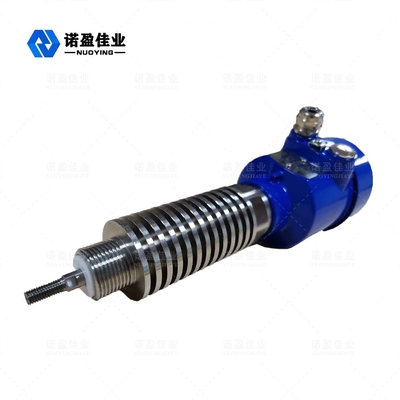

Antena de medidor de nivel de radar de onda guiada para unir la estructura del radiador, el radiador es un tipo de dispositivo de enfriamiento de componentes de electrones calientes para aparatos eléctricos, hecho más de 304/316 de material como estructura de lámina de acero inoxidable.El disipador de calor puede hacer que el calor de los componentes sea una conducción más efectiva, de modo que el producto se pueda aplicar en ocasiones con temperaturas más altas.
Radar Nivel MetroCaracteristicas de diseño
◎ El medidor de nivel de radar de onda guiada adopta tecnología avanzada de procesamiento de microondas y tecnología única de procesamiento de eco Echo Discovery, medición de contacto, alta precisión de medición y medición más precisa.Al mismo tiempo, el radar de onda guiada es resistente a la adhesión y no se ve afectado por el entorno externo, como la temperatura media y la adhesión.
◎ Una variedad de métodos de conexión de proceso y tipos de componentes de detección hacen que los medidores de nivel de radar de onda guiada de la serie 70X sean adecuados para diversas aplicaciones y condiciones de trabajo complejas.Tales como: alta temperatura, alta presión y pequeño medio de constante dieléctrica.
◎ Usando el modo de trabajo de pulso, el producto tiene una potencia de emisión extremadamente baja y se puede instalar en varios metales y no metales
recipientes sin dañar el cuerpo humano y el medio ambiente.
Radar Nivel MetroRequerimientos de instalación
Método de instalación estándar
◎ Se recomienda instalar a 1/4 o 1/6 del diámetro del contenedor.
Nota: La distancia mínima desde la pared del tanque es L0≥300mm, H0≥50mm.
◎ Manténgase alejado de la entrada y la salida.
◎ Manténgase alejado de obstáculos como interruptores de límite, bobinas de calentamiento, agitadores, etc. Nota: La distancia entre la sonda y el obstáculo es ≥200 mm.
◎ Cuando el contenedor es una lata de metal, el radar no debe tocar la pared y el fondo de la lata en todo el rango.
◎ Si el fondo del contenedor es cónico, el radar se puede instalar en el centro de la parte superior del tanque.
◎ La altura del tubo corto de instalación debe ser L1≤10cm.
