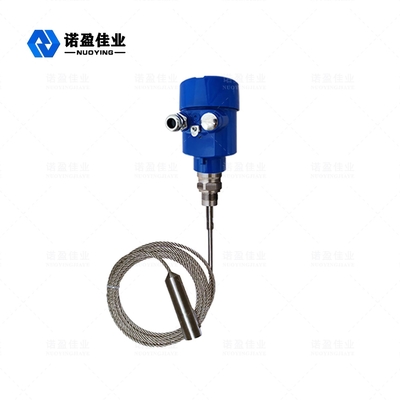

El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m

El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m
El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m

Ampliación de imagen :  El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYRD701
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $400 to $1800
Detalles de empaquetado: los 40cm×30cm×30cm
Tiempo de entrega: 1-3 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: mes de 1000 PC pre

El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m

descripción
Gama de medición: los 30m Uso típico: Líquidos, polvos, partículas sólidas
Material: 304,316L (opcional) Montaje de método: montaje del reborde o montaje del hilo
Grado de la protección: Instrumento IP67 de la exhibición Temperatura de funcionamiento: -40~130℃
material del caso: : caja de la fundición de aluminio Presión de proceso: -0.1-4MPa, -1~40BAR

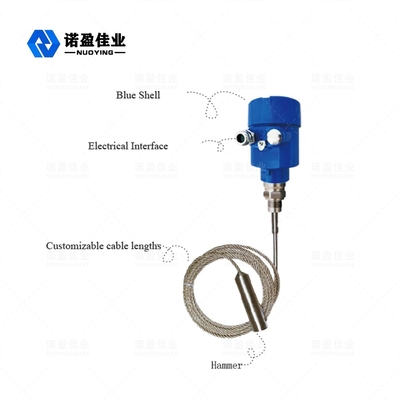

NYRD701 Onda guiada de 1,8 GHz Radar Nivel Metro



El medidor de nivel de radar de onda guiada es un medidor de nivel basado en el principio de reflexión en el dominio del tiempo (TDR).El pulso electromagnético del medidor de nivel por radar se propaga a lo largo del cable de acero o sonda a la velocidad de la luz.Parte del pulso del medidor de nivel se refleja para formar un eco y regresar al transmisor de pulsos por el mismo camino.La distancia entre el transmisor y la superficie del medio medido es proporcional al tiempo de propagación del pulso durante ese período, y se calcula la altura del nivel del líquido.



Radar Nivel MetroParámetro técnico



Aplicación tipica Líquidos, polvos, partículas sólidas, medios corrosivos
material de la antena Cable flexible/304/PTFE (opcional)
Rango de medición 30 metros
Exactitud ±1 mm
Fuente de alimentación 24 V CC (dos hilos, cuatro hilos)
Temperatura media -40~+130℃,-40~+250℃
Presión e -0.1~4.0MPa
Proceso de conexión Rosca, Brida (opcional)
clase de protección IP65
Grado a prueba de explosiones ExiaⅡCT6 (opcional)
Salida de señal 4...20mA/HART/RS485/Modbus...



Nota:productospuede serpersonalizado de acuerdoalrequisitos específicosdeusuarios!



El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m 0



Radar Nivel MetroOperando Principio



El pulso de microondas de alta frecuencia emitido por el radar de onda guiada se propaga a lo largo del componente de detección (cable de acero o varilla de acero), y cuando se encuentra con el medio medido, debido al cambio repentino de la constante dieléctrica, provoca la reflexión y una parte de la energía del pulso se refleja de vuelta.El intervalo de tiempo entre el pulso transmitido y el pulso reflejado es proporcional a la distancia del medio medido.



El nivel del radar de la onda dirigida de NYRD701 1.8GHz mide la gama de medición: transmisor llano de los 0~30m 1



◎ Entrar
El radar de onda guiada es un instrumento de medición basado en el principio del viaje en el tiempo.La onda de radar corre a la velocidad de la luz y el tiempo de ejecución se puede convertir en una señal de nivel a través de componentes electrónicos.La sonda emite pulsos de alta frecuencia y se propaga a lo largo de la sonda de cable o varilla.Cuando los pulsos tocan la superficie del material, son reflejados y recibidos por el receptor en el instrumento, y la señal de distancia se convierte en una señal de nivel.
La señal de pulso reflejada se transmite a la parte del circuito electrónico del instrumento a lo largo de la sonda de cable o varilla, y el microprocesador procesa la señal para identificar el eco generado por el pulso de microondas en la superficie del material.El software de pulso completa la identificación correcta de la señal de eco, y la distancia D desde la superficie del material es proporcional al viaje en el tiempo T del
legumbres:
D=C×T/2, donde C es la velocidad de la luz
Como se conoce la distancia E del tanque vacío, el nivel de material L es: L=ED
◎ Exportar
Establecido ingresando la altura del tanque vacío E (= punto cero), la altura del tanque lleno F (= escala completa) y algunos parámetros de la aplicación, los parámetros de la aplicación adaptarán automáticamente el instrumento al entorno de medición, correspondiente a una salida de 4-20 mA.
