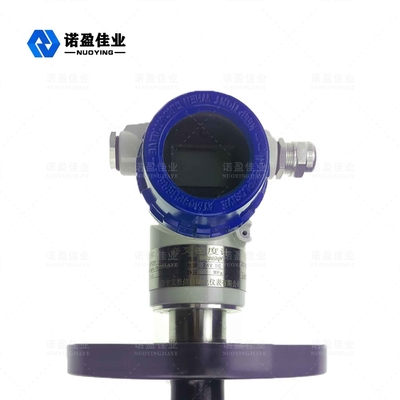

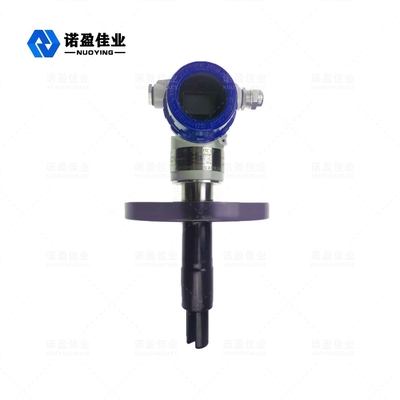

Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida

Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida
Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida

Ampliación de imagen :  Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida

Datos del producto:
Lugar de origen: China
Nombre de la marca: NUOYINGJIAYE
Certificación: Explosion-proof certificate
Número de modelo: NYDE
Pago y Envío Términos:
Cantidad de orden mínima: 1
Precio: $800 to $3000
Detalles de empaquetado: Embalaje estándar de la exportación
Tiempo de entrega: 7 días del trabajo
Condiciones de pago: T/T
Capacidad de la fuente: 200 uds/ antes del mes

Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida

descripción
Gama de medición: 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% Gama de la calibración: 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0%
Exactitud: ± 0,002 g /cc (± 2 kg/m3), el ±0.5% Repetibilidad: ± 0,001 g /cc (± 0,2 kg/m3) el ±0.1%
Presión de funcionamiento: 0~4Mpa Temperatura de funcionamiento: -40~130℃, - 50~150℃
Fuente de alimentación: 24VDC, ≥50 mA Salida de la señal: 4-20 mA, 0-1000Hz, RS485 Modbus RTU
Alta luz:

Modbus RTU Tuning Fork Density Meter

,

Resonance Liquid Density Sensor

,

Modbus Fluid Density Meter

NYDE Tuning Fork Resonance Density Meter 4~20Ma o RS485 Modbus RTU 24VDC

Medidor de densidad de resonancia de diapasón NYDE



El NYDEEl medidor de densidad enchufable adopta una instalación enchufable y es ampliamente utilizado en tuberías.La densidad del medio en tanques abiertos y tanques cerrados está directamente determinada por la frecuencia de vibración recibida por el diapasón del sensor insertado en el medio.El sensor de temperatura incorporado del sensor proporciona una compensación de temperatura para él.

Ámbito de aplicación: el medidor de densidad enchufable puede realizar la detección de densidad en línea en tiempo real.Se puede utilizar para el control de procesos de productos con densidad como parámetro básico o control de calidad con porcentaje sólido o porcentaje de concentración como referencia.Las industrias típicas incluyen la industria petroquímica, la industria del vino, la industria alimentaria, la industria farmacéutica y el procesamiento de minerales (como arcilla, carbonato, silicato, etc.), que se utilizan específicamente en la detección de interfaz y la mezcla de tuberías de productos múltiples en las industrias anteriores. detección de densidad, monitoreo de punto final del reactor y detección de interfaz del separador.



Medidor de densidad de resonancia de diapasón NYDE Técnico Parámetros



Rango de medición 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0 %
Rango de calibración 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0 %
precisión de la medición ± 0,002 g/cc (± 2 kg/m3), ±0,5 %
Repetibilidad ± 0,001 g/cc (± 0,2 kg/m3) ±0,1 %
Rango de temperatura media -50℃~+150℃
Presión laboral 4mpa
Rango de viscosidad del fluido 0–600 cP
Coeficiente de temperatura < 0.1 kg/m3/℃(±0.5%) Después de la corrección
efecto estrés Despreciable
Sensor de temperatura incorporado sensores digitales
material mojado 316L, acero inoxidable 2205, 哈 C, aleación de titanio
Recubrimiento del cuerpo de la horquilla PTFE o PFA estándar
Fuente de alimentación 24 VCC, ≥50 mA
Salida de señal analógica 4-20 mA, 0-1000 Hz, RS485 Modbus RTU
Precisión de salida (20 ℃) ±0,1% de la lectura o ±0,05% FS
Repetibilidad de salida (-40~+85℃) ± 0,05 % fondo de escala
Proceso de conexión DIN 50 PN16 DIN 50 PN40
Sanitarios IDF y RJT
Nivel de protección IP67
cascarón Aleación de aluminio



Medidor de densidad de resonancia de diapasón NYDE Operando Principio



El sensor funciona según el principio de la vibración de los componentes, y la parte del componente es la parte del diapasón sumergida en el líquido medido.La parte del diapasón induce la vibración a través de un dispositivo piezoeléctrico interno fijado en el extremo inferior del cuerpo del diapasón.La frecuencia de oscilación es detectada por un dispositivo piezoeléctrico secundario fijado en el otro extremo del cuerpo de la horquilla, y luego la señal es amplificada por el circuito en la parte superior.La densidad del líquido está estrechamente relacionada con la frecuencia de vibración cuando fluye el líquido medido.Cuando cambia la densidad del líquido medido, también cambia la frecuencia de vibración cuando el líquido fluye.A través de la siguiente ecuación, la densidad del líquido medido se puede calcular con precisión.

D= K0+K1T+K2T2

D= Densidad sin calibrar del medio medido (kg/m3)

T= Frecuencia de vibración (μ s).

K0 , K1 , K2= constante

En el proceso de detección de densidad, el densímetro enchufable NYDE puede compensar automáticamente la influencia de la temperatura en la densidad (D) del medio medido, y la presión no tiene una influencia significativa en la densidad.





Medidor de densidad de resonancia de diapasón NYDE Instalación mecánica



A diferencia del sensor de densidad de tubería, la parte de la horquilla del densímetro enchufable no está completamente cerrada.



Pared de tubería o contenedor

El efecto límite de la pared sobre el fluido más el efecto de la viscosidad del propio medio de medición, estos efectos tendrán cierta influencia en la calibración de medición del sensor.Para superar estos, para diferentes entornos, resumimos y establecemos el método de instalación y el diámetro de la tubería por adelantado para facilitar la selección en las mismas condiciones.



Instalación

estándar

Apertura lateral en forma de T

instalación de complementos

Instalación retráctil de apertura lateral en forma de T



Instrucción

El cuerpo de la horquilla entra directamente en el fluido principal.

El cuerpo de la horquilla se retrae hacia el costado de la tubería para evitar el fluido principal y se retrae por

25 mm

Tasa de flujo El caudal a través de la horquilla es de 0-1 m/s El caudal de la tubería principal es de 1-5 m/s
Rango de viscosidad Máx. 600Cp Máximo 100cP (hasta 250cP en casos individuales)
Temperatura -50-150 ℃ -50-150 ℃



Tamaño de la tubería principal

≥ Tubería horizontal de 100 mm (4″);

≥ Tubo vertical 150 mm

(4″);



≥50 mm (2″)







Defecto





No aplicable a:

Caudal inestable

El diámetro de la tubería principal es inferior a DN100

1. Solución floculante (como pulpa, etc.)
2. Caudal inestable
3. Soluciones con viscosidad cónica
4. El diámetro de la tubería principal es inferior a DN50
5. Casos en los que el efecto de la temperatura es significativo



Cálculo del caudal

V = Q / (1/4 *π *d2) Ejemplo: Caudal 20m3/h, diámetro de tubería 100mm

V = 20 / 3600 /(1/4 * 3,14 * 0,1 * 0,1)= 0,7 M/s



Ubicación de la instalación

Para garantizar que el densímetro pueda medir con precisión y mostrar estabilidad, el caudal del medio medido no debe ser superior a 1 m/s, y el diámetro de la tubería donde está instalado el densímetro debe ser superior o igual a 159 mm.La ubicación del densímetro debe instalarse lo más lejos posible de la bomba, y la distancia debe ser preferiblemente mayor a 5 m;Cuando el caudal sea superior a 1 m/s, utilice la instalación de diámetro expandido.Cuando el caudal aumenta en 1 m, el diámetro de la tubería del densímetro aumenta 1,5 veces.Debe haber una sección de tubería recta ≥ 600 mm antes del instrumento y una sección de tubería recta ≥ 300 mm detrás del instrumento.El fluido está en un estado laminar cuando fluye a través del cuerpo de la horquilla,

Como se muestra en la figura: instalación horizontal de tubería horizontal



Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida 0



Tubo vertical reductor concéntrico Insertar directamente en el fluido



Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida 1



Tubo horizontal con reductor concéntrico Vista superior del tubo horizontal



Modbus RTU Tuning Fork Medidor de densidad Resonancia Sensor de densidad líquida 2
