Datos del producto:
|
| Gama de medición: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% | Gama de la calibración: | 0 – 2,5 g /cc (0 – 2500 kg/m3), 0~100.0% |
|---|---|---|---|
| Exactitud: | ± 0,002 g /cc (± 2 kg/m3), el ±0.5% | Repetibilidad: | ± 0,001 g /cc (± 0,2 kg/m3) el ±0.1% |
| Presión de funcionamiento: | 0~4Mpa | Temperatura de funcionamiento: | -40~130℃, - 50~150℃ |
| Fuente de alimentación: | 24VDC, ≥50 mA | Salida de la señal: | 4-20 mA, 0-1000Hz, RS485 Modbus RTU |
| Alta luz: | Medidor de densidad de horquilla PN40 FDM,medidor de densidad de horquilla FDM 24 V CC,transmisor de densidad de lodo de 24 V CC |
||

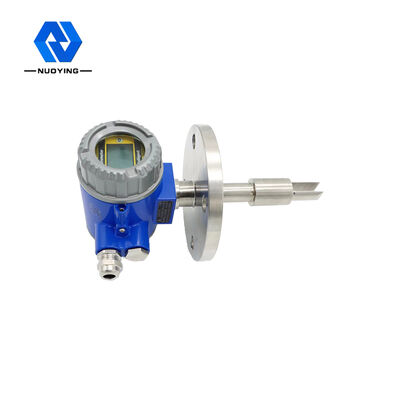

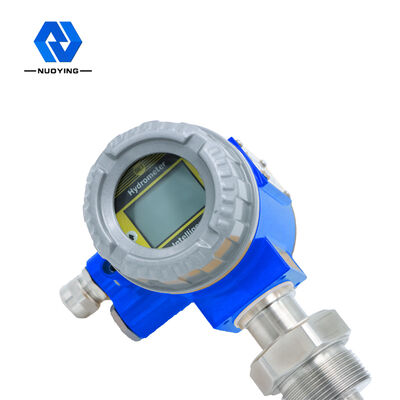

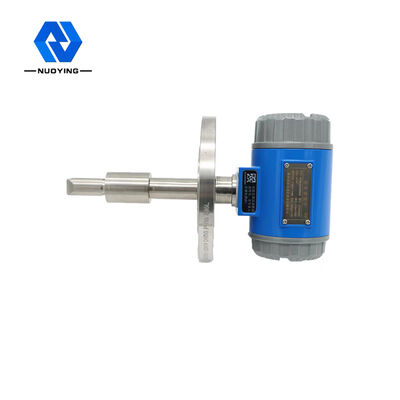

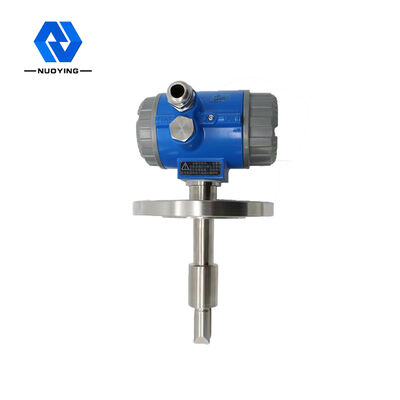

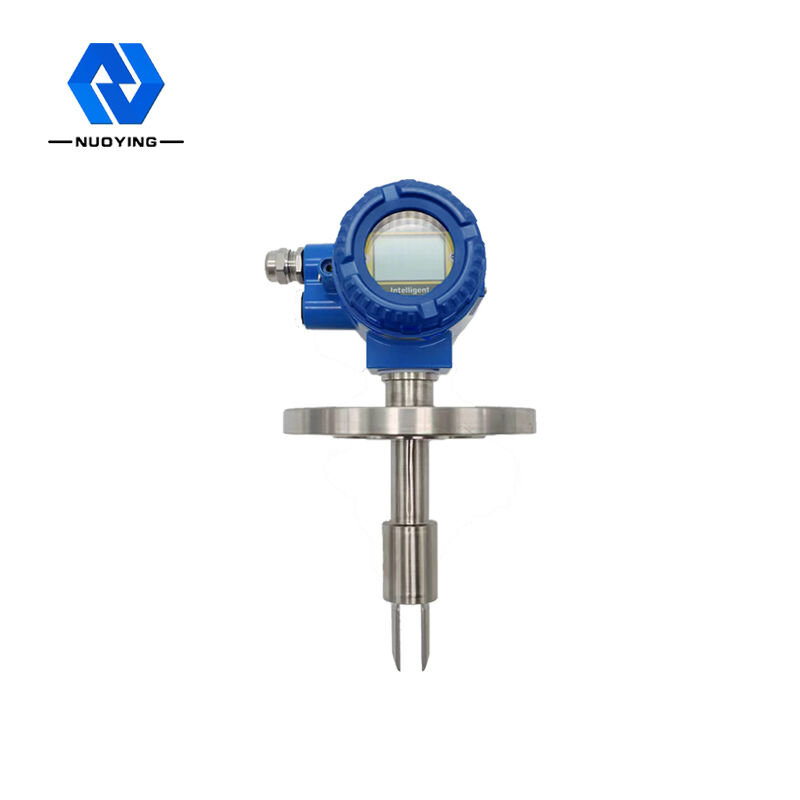

Medidor de densidad de resonancia de diapasón NYDE

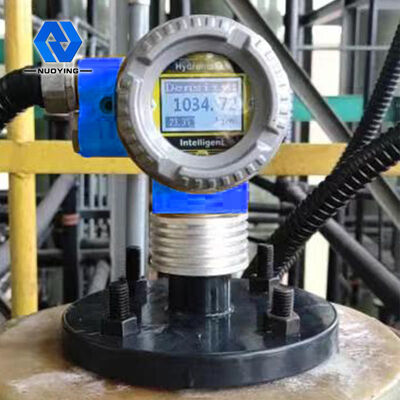

El NYDEEl medidor de densidad enchufable adopta una instalación enchufable y es ampliamente utilizado en tuberías.La densidad del medio en tanques abiertos y tanques cerrados está directamente determinada por la frecuencia de vibración recibida por el diapasón del sensor insertado en el medio.El sensor de temperatura incorporado del sensor proporciona una compensación de temperatura para él.
Ámbito de aplicación: el medidor de densidad enchufable puede realizar la detección de densidad en línea en tiempo real.Se puede utilizar para el control de procesos de productos con densidad como parámetro básico o control de calidad con porcentaje sólido o porcentaje de concentración como referencia.Las industrias típicas incluyen la industria petroquímica, la industria del vino, la industria alimentaria, la industria farmacéutica y el procesamiento de minerales (como arcilla, carbonato, silicato, etc.), que se utilizan específicamente en la detección de interfaz y la mezcla de tuberías de productos múltiples en las industrias anteriores. detección de densidad, monitoreo de punto final del reactor y detección de interfaz del separador.
Medidor de densidad de resonancia de diapasón NYDE Técnico Parámetros
| Rango de medición | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0 % |
| Rango de calibración | 0 – 2,5 g/cc (0 – 2500 kg/m3),0~100,0 % |
| precisión de la medición | ± 0,002 g/cc (± 2 kg/m3), ±0,5 % |
| Repetibilidad | ± 0,001 g/cc (± 0,2 kg/m3) ±0,1 % |
| Rango de temperatura media | -50℃~+150℃ |
| Presión laboral | 4mpa |
| Rango de viscosidad del fluido | 0–600 cP |
| Coeficiente de temperatura | ＜ 0.1 kg/m3/℃(±0.5%) Después de la corrección |
| efecto estrés | Despreciable |
| Sensor de temperatura incorporado | sensores digitales |
| material mojado | 316L, acero inoxidable 2205, 哈 C, aleación de titanio |
| Recubrimiento del cuerpo de la horquilla | PTFE o PFA estándar |
| Fuente de alimentación | 24 VCC, ≥50 mA |
| Salida de señal analógica | 4-20 mA, 0-1000 Hz, RS485 Modbus RTU |
| Precisión de salida (20 ℃) | ±0,1% de la lectura o ±0,05% FS |
| Repetibilidad de salida (-40~+85℃) | ± 0,05 % fondo de escala |
| Proceso de conexión | DIN 50 PN16 DIN 50 PN40 |
| Sanitarios IDF y RJT | |
| Nivel de protección | IP67 |
| cascarón | Aleación de aluminio |
Medidor de densidad de resonancia de diapasón NYDE Operando Principio

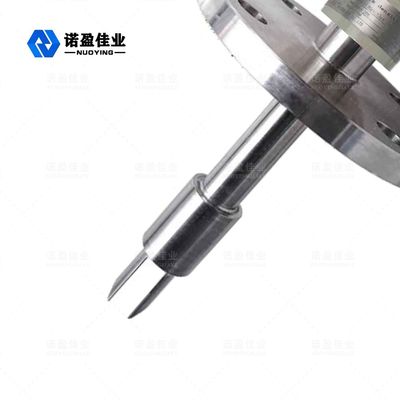

El sensor funciona según el principio de la vibración de los componentes, y la parte del componente es la parte del diapasón sumergida en el líquido medido.La parte del diapasón induce la vibración a través de un dispositivo piezoeléctrico interno fijado en el extremo inferior del cuerpo del diapasón.La frecuencia de oscilación es detectada por un dispositivo piezoeléctrico secundario fijado en el otro extremo del cuerpo de la horquilla, y luego la señal es amplificada por el circuito en la parte superior.La densidad del líquido está estrechamente relacionada con la frecuencia de vibración cuando fluye el líquido medido.Cuando cambia la densidad del líquido medido, también cambia la frecuencia de vibración cuando el líquido fluye.A través de la siguiente ecuación, la densidad del líquido medido se puede calcular con precisión.
D= K0+K1T+K2T2
D= Densidad sin calibrar del medio medido (kg/m3)
T= Frecuencia de vibración (μ s).
K0 , K1 , K2= constante
En el proceso de detección de densidad, el densímetro enchufable NYDE puede compensar automáticamente la influencia de la temperatura en la densidad (D) del medio medido, y la presión no tiene una influencia significativa en la densidad.
Medidor de densidad de resonancia de diapasón NYDE Caracteristicas de diseño
◎ Adecuado para medición de densidad media estática, de flujo, de tuberías o de tanques.Adecuado para medir alta temperatura, baja temperatura, que contiene impurezas y un medio de alta viscosidad.
◎ Dispositivo de conversión electrónica basado en microprocesador, procesamiento de señal integrado, funciones de cálculo y diagnóstico.
◎ La medición continua en línea de la densidad y la temperatura del líquido, de alta precisión, más segura y confiable, se puede usar directamente para el control del proceso de producción.
◎ Puede comunicarse con la PC directamente a través de la interfaz RS485.Los usuarios pueden configurar nodos directamente, diagnosticar fallas y registrar datos en línea.
◎ La densidad básica, el porcentaje de concentración, el porcentaje de masa, el porcentaje de volumen y otros parámetros se pueden calcular mientras se mide la densidad y la temperatura.
Excelente estructura de protección contra sobrepresión, estabilidad de temperatura superior, sello de soldadura completo, diseño sólido y confiable.
◎ Fácil de instalar y usar, inserte el líquido para mostrar la lectura.
◎ Fácil mantenimiento, sin limpieza periódica.
◎ Calibración sin fuente de referencia estándar, sin calibración de laboratorio, sin interrupción del proceso.
◎ El tipo intrínsecamente seguro se puede usar en sitios peligrosos y el tipo sanitario se puede instalar en sitios de producción de alimentos.
