Datos del producto:
|
| Salida de la señal: | 4… 20mA/HART (dos/cuatro) RS485/Modbus… | Grado a prueba de explosiones: | Ia IIC T6 GB de Exia II C T6 GA Exd |
|---|---|---|---|
| Gama de frecuencia: | 26GHz | Grado de la protección: | IP67 |
| Conexión de proceso: | Ayuda, reborde | Fuente de alimentación: | 24VDC (dos líneas, cuatro líneas) |
| Presión de proceso: | -0.1 - 4.0MPa | Temperatura media: | -40C-250℃ |
| Alta luz: | el tipo indicador llano,tipo indicador llano 316L,316L del radar 26Ghz del radar dirigió el sensor de radar de la onda |
||

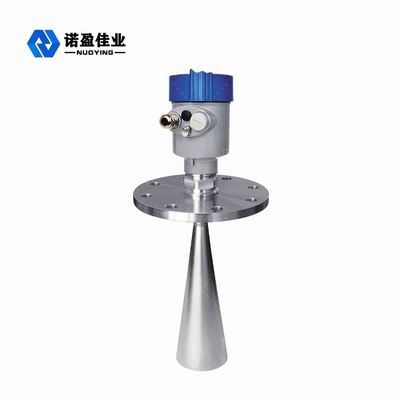

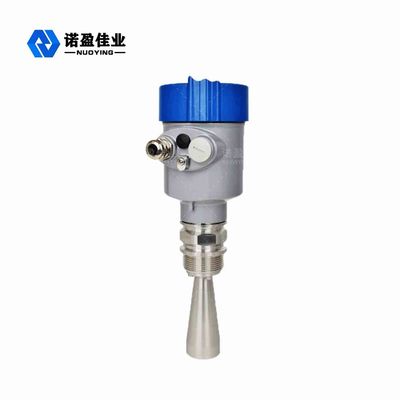

Transmisor de nivel de radar NYRD-806 de 26 GHz Material 316L de alto estándar
Transmisor de nivel de radar NYRD-806 de 26 GHz
Transmisor de nivel de radarCaracterísticas de diseño
Transmisor de nivel de radarParámetros técnicos
| Solicitud | Temperatura, presión y líquido ligeramente corrosivo |
| Rango de medicion | 30m |
| material de la antena | 316L |
| Exactitud | ±3 mm |
| Temperatura media | 40C—250℃ |
| Presión de proceso | 0.1 〜4.OMPa |
| Fuente de alimentación | 24 VCC (dos líneas, cuatro líneas) |
| Proceso de conexión | Soporte, Brida |
| Grado de protección | IP67 |
| Rango de frecuencia | 26GHz |
| Grado a prueba de explosiones |
| número de actor | Temperatura de proceso |
| NYRD | 1 -40 〜+100°C |
| Modelo del Producto | 2 -40 〜+130°C |
| 805 alcance 10m | 3 -40 〜+250°C |
| 806 gama30m | 4 -40 〜+400°C |
| 807 rango 20m | Tipo personalizado especial Y |
| 808 rango70m | Presión de proceso |
| 809 gama35m | 1 -0.1 〜+0.3MPa |
| 810 alcance80m | 2 -0.1 〜+2.0MPa |
| -86 alcance20m | 3 -0.1~+4.0MPa |
| -87 rango35m | Tipo personalizado especial Y |
| -SL range30m,80m | Sellando |
| -PB rango 40m | Y vitón |
| -Rango SD40m | K Kalrez |
| -Rango TJ40m | Tipo personalizado especial Y |
| Antena/Tamaño/Material | Material de la carcasa/ Protección |
| Antena de masa / bocina sellada / PTFE | A Aluminio/IP67 |
| Antena trompeta B / 46mm / 316L | D Aluminio (Doble cámara) /IP67 S SS 304/IP68 |
| Antena trompeta C / 76mm / 316L | Tipo personalizado especial Y |
| Antena trompeta D / 96mm / 316L | Grado a prueba de explosiones |
| Antena mi trompeta 121mm/316L | P Estándar |
| Antena de inclinación F / 242 mm 316L | L Exia IICT6 |
| P Antena plana / PTFE | G Exd[ia] IICT6 |
| S Antena de gota / PTFE | Tipo personalizado especial Y |
| Antena de varilla R / bocina sellada / PFA | Interfaz eléctrica |
| Tipo personalizado especial Y | MM20X1.5 |
| Control de procesos | N 1/2〃NPT |
| Una conexión de rosca: G1%A | Tipo personalizado especial Y |
| Conexión de brida B: DN50 | Mostrar |
| Conexión de brida C: DN80 | Un cinturón |
| Conexión de brida D: DN100 | X Sin |
| Conexión de brida E: DN 150 | Sonó (Unidad: cm) |
| F Conexión de brida universal | X |
| G Instalación de sujeción | |
| Instalación de stent H | |
| Tipo personalizado especial Y | |
| Potencia de salida/suministro | |
| 2 4~20mA/24VDC dos hilos | |
| 3 4~20mA/24VDC/Hart dos hilos | |
| 4 4〜20mA/220VAC/Hart cuatro hilos | |
| 5 RS485/Modbus |
Nota: personalizado bajo demanda
Transmisor de nivel de radarPrincipio de operación
La antena de nivel de radar emite un pulso estrecho de microondas y lo transmite a través de la antena.Después de que el pulso toca la superficie del medio que se está midiendo, se refleja y es aceptado nuevamente por el sistema de antena, transmitiendo la señal a la parte del circuito electrónico convertida automáticamente en una señal de posición del objeto (debido a que la velocidad de propagación del pulso es extremadamente rápida, el El tiempo que tardan las ondas electromagnéticas en alcanzar el objetivo y reflejarse de nuevo en el receptor es casi instantáneo.) Superficie de la base de medición: parte inferior de la rosca o cubierta de brida
Nota: Utilice la temporización de objetos de radar para asegurarse de que el nivel más alto no pueda entrar en el área ciega de medición (área D en la figura)
Transmisor de nivel de radarIntroducción del producto
El sensor de la serie NYR D80X del medidor de nivel de radar es un instrumento de medición de nivel de radar de alta frecuencia de 26 Hz con una distancia máxima de medición de 80 metros.La antena se optimiza aún más, y el nuevo microprocesador rápido puede realizar un procesamiento de análisis de señal de mayor velocidad para que el instrumento se pueda utilizar para algunas condiciones de medición complejas, como la caldera de reacción, el almacenamiento sólido.
