Datos del producto:
|
| Gama de medición: | los 20m, los 40m | Uso: | Medida del líquido y de polvo |
|---|---|---|---|
| Material: | 304 y PTFE | Conexión de proceso: | La rosca de tornillo, reborde (opcional), ensanchó |
| Grado de la protección: | Instrumento IP67, IP67 de la exhibición | Temperatura de funcionamiento: | -40~260℃ |
| Salida de la señal: | 4-20mA, 4-20mA/HART, RS485 | Presión de proceso: | Presión atmosférica, - 0.1-4MPa, -1~40BAR |
| Alta luz: | la CA 220V dirigió los transmisores del nivel de la microonda,transmisores llanos dirigidos espuma de la microonda de la niebla,radar de la onda dirigida de la CA 220V |
||

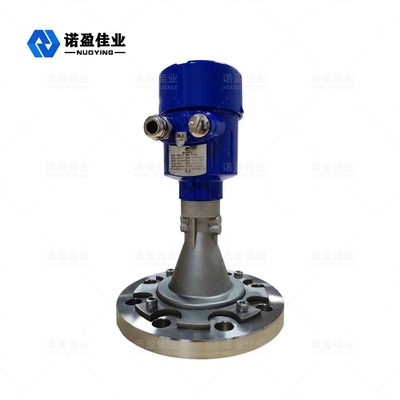

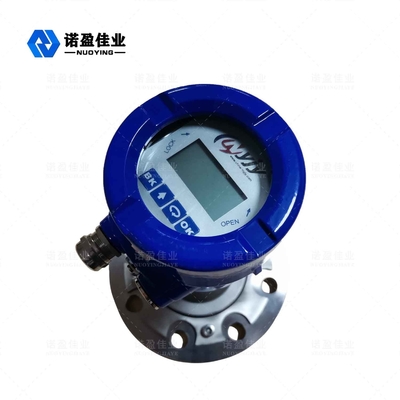

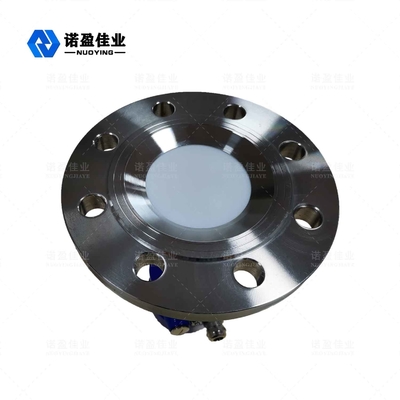

metro llano del radar plano de 26GHz NYRD-PB-D
El metro llano del radar de la pantalla plana es un instrumento de medida de alta frecuencia del nivel del radar 26GHz con una distancia máxima de la medida de 40 metros. La antena se optimiza más a fondo, y el nuevo microprocesador rápido puede realizar un análisis más de alta velocidad de la señal y el proceso, para poder utilizar el instrumento en algunas ocasiones complejas tales como vapor, espuma, polvo, cristalización, condensación, etc….
Parámetro técnico del metro llano del radar
| Modelo | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
| Uso típico | Vapor, niebla, espuma, corrosión fuerte, cristalización, condensación, adherencia, etc. | ||||
| Transmita la frecuencia | 26GHz | ||||
| Muestreo del eco | 100 times/s | ||||
| Material de la antena | PTFE+304 | PTFE | PTFE+304 | PTFE+304 | PFA |
| Gama | los 40m | ||||
| Exactitud | 0.05%~0.1%F.S | ||||
| Poder de la fuente | 24VDC (de dos hilos, de cuatro cables), CA 220V | ||||
| Poder | 3W | ||||
| Salida de la señal | 4… 20mA/HART/RS485/Modbus… | ||||
| Temperatura de proceso | -40~+130℃ | -40~+130℃ | -40~+260℃ | -40~+130℃ | -40~+130℃ |
| Presión de proceso | -0.1~2.0MPa | ||||
| Conexión de proceso | Soporte, reborde (opcional) | ||||
| Interfaz eléctrico | M20×1. 5, ½ “NPT | ||||
| Clase de la protección | IP 67 | ||||
| Grado a prueba de explosiones | ExiaCT6Ⅱ GA, Ⅱ CT6 GB de Exd | ||||
Nota del ※: ¡Los productos se pueden modificar para requisitos particulares según los requisitos específicos de usuarios!
Principio de funcionamiento llano del metro del radar
La antena llana del radar emite los pulsos estrechos de la microonda, que se transmiten hacia abajo a través de la antena. Después de que el pulso toque la superficie del medio medido, se refleja detrás y es recibido por el sistema de la antena otra vez, y la señal se transmite a la pieza del circuito electrónico y se convierte automáticamente en una señal llana (porque la velocidad de la propagación del pulso es extremadamente rápida, la onda electromagnética alcanza la blanco y se refleja de nuevo al receptor. El tiempo llevado es casi instantáneo).
Como la imagen muestra:
Ajuste de A. Range, ajuste bajo (4mA) Ajuste de B. High (20mA) Gama de la zona de C. Blind
Refiérase a la superficie para la medida: El fondo del hilo o la superficie de aislamiento del reborde.
Nota: Cuando usando la sincronización del nivel del radar, asegúrese de que el nivel material más alto no pueda entrar en el ángulo muerto de la medida (área mostrada por C en la figura).
Características del diseño llanas del metro del radar
◎La antena es pequeña de tamaño, fácil instalar; radar sin contacto, ningún desgaste y ninguna contaminación.
◎Inafectado por los cambios de la corrosión, de la espuma, del vapor de agua, de la temperatura y de la presión.
◎El ángulo de haz es pequeño y se concentra la energía, que aumenta la capacidad y las ayudas del eco de evitar interferencia.
◎El ángulo muerto de la medida es más pequeño, y puede también alcanzar los buenos resultados para la pequeña medida del tanque.
◎Alto ratio señal/ruido para el mejor rendimiento incluso bajo condiciones que fluctúan.
